专利号: 201711406526X
申请人: 长江大学
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

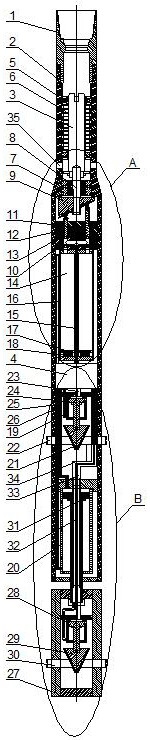

1.一种伸缩式井下牵引器,它由上接头(1)、外壳(2)、涡轮轴(3)、斜盘液压泵、配流器(4)、伸缩油缸(20)和伸缩头构成,其特征在于:外壳(2)顶部螺纹安装有上接头(1),上接头(1)下方的外壳(2)内通过对称设置的涡轮轴承(5)安装有涡轮轴(3);涡轮轴承(5)之间的涡轮轴(3)上设置有涡轮组件(6),涡轮轴(3)下方的外壳(2)内通过液压泵轴承(7)安装有斜盘液压泵,斜盘液压泵下方的外壳(2)内装有配流器(4),配流器(4)与斜盘液压泵连通;斜盘液压泵与涡轮轴(3)连接;配流器(4)下方的外壳(2)内依次安装有后卡爪油缸(19)和伸缩油缸(20),后卡爪油缸(19)和伸缩油缸(20)分别与配流器(4)连通;与后卡爪油缸(19)对应的外壳(2)上安装有后卡爪(22),后卡爪(22)的一端延伸至外壳(2)外端,后卡爪(22)的另一端与后卡爪油缸(19)滑动连接;外壳(2)下方设置有伸缩头,伸缩头与伸缩油缸(20)的活塞杆连接。2.根据权利要求1所述的一种伸缩式井下牵引器,其特征在于:所述的斜盘液压泵由主轴(8)、液压泵斜盘(9)、液压泵配流盘(10)、液压泵缸体(11)、液压泵柱塞(12)、柱塞弹簧(13)、液压泵油箱(14)、出油管(15)、回油管(16)、油箱活塞(17)和油箱弹簧(18)构成,液压泵缸体(11)下方通过液压泵配流盘(10)安装有液压泵油箱(14),液压泵缸体(11)上通过柱塞弹簧(13)对称状活动安装有液压泵柱塞(12),液压泵柱塞(12)通过液压泵配流盘(10)与液压泵油箱(14)连通;液压泵柱塞(12)上方通过主轴(8)安装有液压泵斜盘(9),液压泵斜盘(9)与液压泵柱塞(12)滑动接触连接,主轴(8)与涡轮轴(3)固定连接;液压泵油箱(14)内通过油箱弹簧(18)安装有油箱活塞(17),油箱活塞(17)的中心部位设置有出油管(15),出油管(15)的一端与液压泵配流盘(10)连通,出油管(15)的另一端与配流器(4)连通,配流器(4)通过回油管(16)与液压泵油箱(14)连通。3.根据权利要求1所述的一种伸缩式井下牵引器,其特征在于:所述的后卡爪油缸(19)的活塞杆端头安装有后锥形推块(21),后锥形推块(21)上设置有卡槽,与后锥形推块(21)对应的后卡爪(22)端头设置有卡头,后锥形推块(21)和后卡爪(22)之间通过卡槽与卡头的配合滑动连接,后卡爪油缸(19)通过后卡爪缸有杆腔油管(23)和后卡爪缸无杆腔油管(24)与配流器(4)连通。4.根据权利要求1所述的一种伸缩式井下牵引器,其特征在于:所述的伸缩油缸(20)通过伸缩缸有杆腔油管(25)和伸缩缸无杆腔油管(26)与配流器(4)连通。5.根据权利要求1所述的一种伸缩式井下牵引器,其特征在于:所述的伸缩头由壳体(27)、前卡爪油缸(28)、前锥形推块(29)和前卡爪(30)构成,壳体(27)内固装有前卡爪油缸(28),前卡爪油缸(28)的活塞杆端头安装有前锥形推块(29),前锥形推块(29)上设置有卡槽,与前锥形推块(29)对应的壳体(27)上设置有前卡爪(30),前卡爪(30)的一端延伸至壳体(27)外端,前卡爪(30)的另一端端头设置有与卡槽对应的卡头,前锥形推块(29)和前卡爪(30)之间通过卡槽与卡头的配合滑动连接,伸缩头通过壳体(27)与伸缩油缸(20)的伸缩缸活塞杆连接。6.根据权利要求5所述的一种伸缩式井下牵引器,其特征在于:所述的伸缩油缸(20)的伸缩缸活塞杆内安装有伸缩油管A(31)和伸缩油管B(32),伸缩油管A(31)的一端通过前卡爪有杆腔油管(33)与配流器(4)连通,伸缩油管A(31)的另一端与前卡爪油缸(28)的上腔体连通,伸缩油管B(32)的一端通过前卡爪无杆腔油管(34)与配流器(4)连通,伸缩油管B(32)的另一端与前卡爪油缸(28)的下腔体连通。
