专利号: 2017114078965
申请人: 宁波高新区新柯保汽车科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-03-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

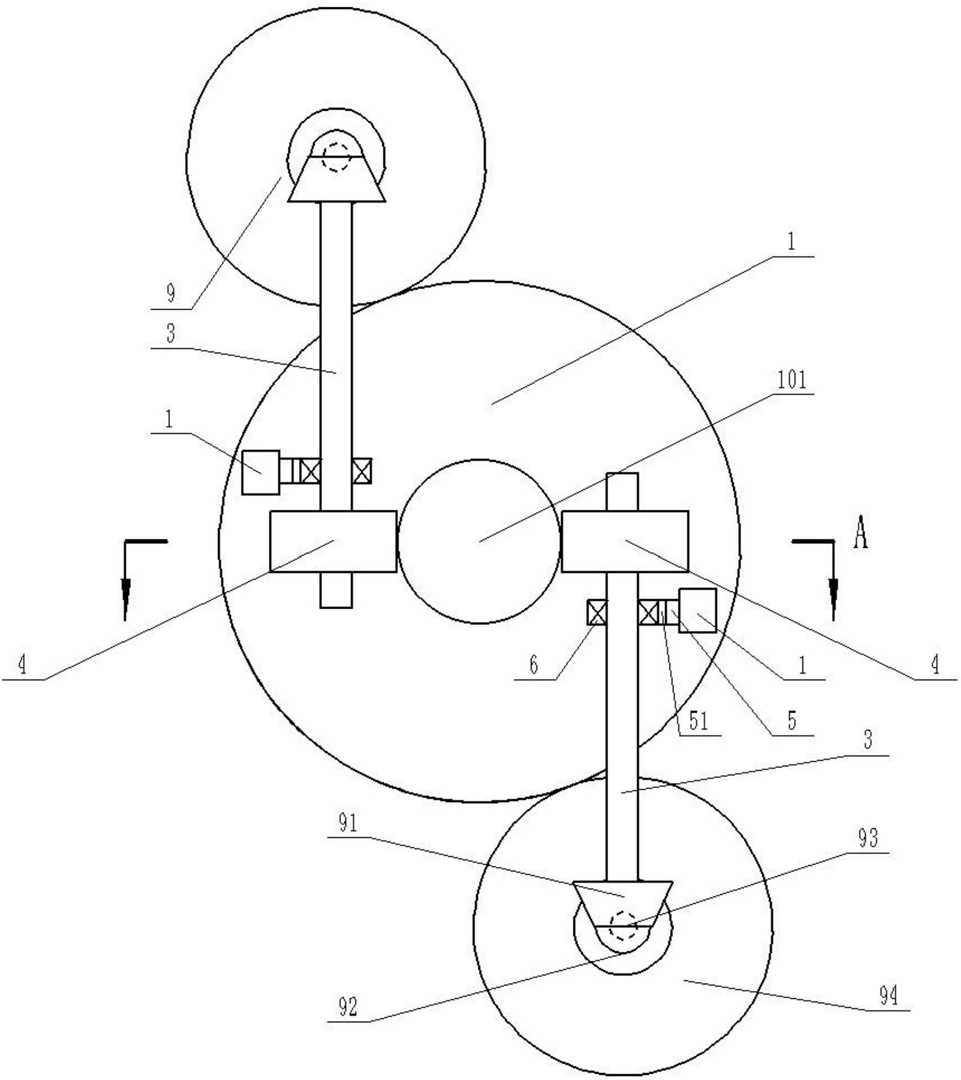

1.注塑管加工装置,其特征在于:包括呈筒状的加工台和第一外齿轮,加工台竖直布置,第一外齿轮同轴地转动连接在加工台的上端面,加工台的下方布置有两根水平布置并相互平行的转轴,转轴与加工台转动连接,两根转轴分别位于加工台竖直中轴线的两侧,两个转轴上均固定连接有摩擦轮,两个摩擦轮沿加工台竖直中轴线对称;第一外齿轮的内部设有空腔,空腔内设有加工机构,所述加工机构包括转动连接在空腔内的第一齿轮、第二齿轮和第三齿轮,第二齿轮与第三齿轮同轴固定连接,第二齿轮位于第一齿轮的上方并与其啮合,加工机构还包括滑动连接在空腔内的第一齿条和第二齿条,第一齿条的齿面向上并与第一齿轮啮合,第一齿条的一端延伸至第一外齿轮的内孔中,第一齿条的另一端与空腔内壁之间连接有压缩弹簧,第二齿条的齿面向下并与第三齿轮啮合,第二齿条的一端延伸至第一外齿轮的内孔中并设有刀具;还包括两个传动单元,每个传动单元包括第一锥齿轮、第二锥齿轮、传动轴和第二外齿轮,第一锥齿轮连接在转轴上,第二锥齿轮连接在传动轴上并与第一锥齿轮啮合,传动轴竖直布置并转动连接在加工台上,第二外齿轮连接在传动轴上并与第一外齿轮啮合。

2.根据权利要求1所述的注塑管加工装置,其特征在于:加工台的下部设有两根水平布置的伸缩杆,两根伸缩杆分别位于加工台竖直中轴线的两侧,所述转轴转动连接在伸缩杆的伸缩端上。

3.根据权利要求2所述的注塑管加工装置,其特征在于:第三齿轮的节圆小于第二齿轮的节圆。

4.根据权利要求3所述的注塑管加工装置,其特征在于:所述第一外齿轮的空腔和加工机构的数量为两个。

5.根据权利要求4所述的注塑管加工装置,其特征在于:第一齿条的位于第一外齿轮内孔中的端部为楔形。

6.根据权利要求5所述的注塑管加工装置,其特征在于:所述伸缩杆为自锁型气弹簧。
