专利号: 201711408682X
申请人: 山东科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 基本电子电路
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

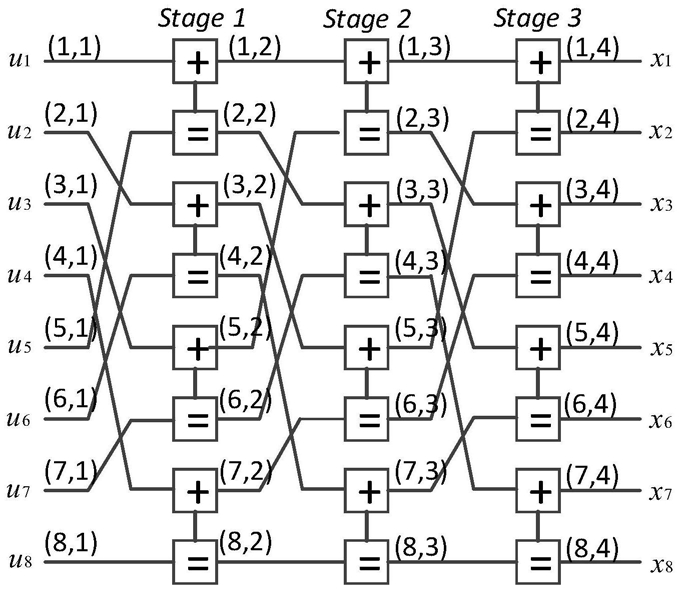

1.一种基于多级更新流程的极化码BP译码方法,其特征在于,包括如下步骤:S1)预设BP译码器的最大迭代次数;S2)使用多级洪水BP译码算法对极化码进行译码;S3)在迭代过程中对译码结果进行CRC校验,若通过CRC校验则译码器终止迭代并输出译码结果,否则继续迭代直到达到最大迭代次数;所述步骤S2)包括:对于参数为(N,K)的极化码,其对应因子图由n=log2  N阶基本计算模块和n+1列节点构成,每阶由N/2个基本计算模块构成,(i,j)表示从左起第i行,第j列的节点;第t次迭代中,从右到左更新节点(i,j)中的信息记为从左到右更新节点(i,j)的信息记为若所述步骤S2)采用级数为2*M级的多级更新流程,1≤M≤n,则可将n阶因子图分为M个子因子图,每个子因子图中包含G+1列节点,每个子因子图均由两

组迭代起始方向相反的处理单元并行译码;每个子因子图均由两组按照洪水流程进行计算的处理单元并行处理,先计算的为先右处理单元FR-PEs,先计算的为先左处理单元FL-PEs,两者均包含N/2个PE;在第t次迭代中,使用与表示来自FR-PEs的计算结果,使用与表示来自FL-PEs的计算

结果,单个子因子图中的一次迭代分为四个阶段:第一阶段中,FR-PEs依据串行计算

使用s=1,2,…,G+1表示子因子图中节点的阶数,对于FR-PEs,右向迭代时如式(1)和式(2)所示;FR-PEs左向迭代时:对于FL-PEs,左向迭代时公式如下:FL-PEs右向迭代时:f(x,y)定义如式(9)所示:f(x,y)≈α*sign(x)sign(y)min(|x|,|y|)              (9)。2.如权利要求1所述的基于多级更新流程的极化码BP译码方法,其特征在于,所述最大迭代次数预设为15~80。3.一种基于多级更新流程的极化码BP译码装置,其特征在于,包括:BP译码器,采用迭代方式对极化编码信息进行译码,并预设最大迭代次数;

处理单元模块,包含M个子处理单元模块,每个子处理单元模块包含两组处理单元,分别为先右处理单元FR-PEs和先左处理单元FL-PEs,每组处理单元均由N/2个PE构成,两组处理单元通过存储器存储结算结果;控制器,控制BP译码器处理单元的调度和数据读写;早期迭代停止模块,对译码结果进行CRC校验,若通过CRC校验则译码器终止迭代并输出译码结果,否则继续迭代直到达到最大迭代次数;所述处理单元模块对于参数为(N,K)的极化码,其对应因子图由n=log2N阶基本计算模块和n+1列节点构成,每阶由N/2个基本计算模块构成,(i,j)表示从左起第i行,第j列的节点;第t次迭代中,从右到左更新节点(i,j)中的信息记为从左到右更新节点(i,j)的信息记为若采用级数为2*M级的多级更新流程,1≤M≤n,则可将n阶因子图分为M个子因

子图,每个子因子图中包含G+1列节点,每个子因子图均由两组迭代起始方向

相反的处理单元并行译码;每个子因子图均由两组按照洪水流程进行计算的处理单元并行处理,先计算的为先右处理单元FR-PEs,先计算的为先左处理单元FL-PEs,两者均包含N/2个PE;在第t次迭代中,使用与表示来自FR-PEs的计算结果,使用与表示来自FL-PEs的计

算结果,单个子因子图中的一次迭代分为四个阶段:第一阶段中,FR-PEs依据串行计算

程,M个子因子图构成2*M级洪水信息更新流程;使用s=1,2,…,G+1表示子因子图中节点的阶数,对于FR-PEs,右向迭代时如式(10)和式(11)所示;FR-PEs左向迭代时:对于FL-PEs,左向迭代时公式如下:FL-PEs右向迭代时:f(x,y)定义如式(18)所示:f(x,y)≈α*sign(x)sign(y)min(|x|,|y|)                 (18)。
