专利号: 2017114134594
申请人: 吕慧峰
专利类型:发明专利
专利状态:授权未缴费
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

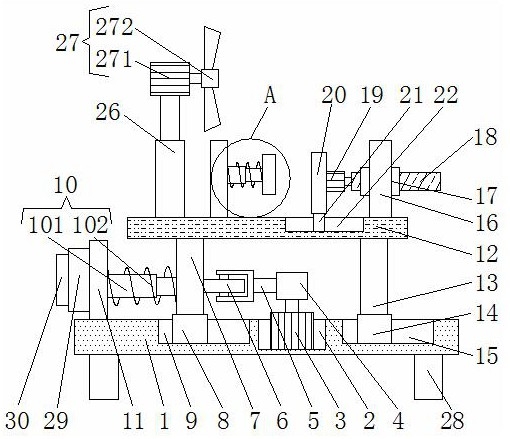

1.一种除尘效果好的净化器过滤网除尘装置,包括底板(1),其特征在于:所述底板(1)的上表面开设有凹槽(2),所述凹槽(2)内壁的下表面固定连接有第一电机(3),所述第一电机(3)的输出轴固定连接有连接块(4)所述连接块(4)的左侧面通过连接杆(5)与滚轮(6)的右端固定连接,所述滚轮(6)的左端与第一固定杆(7)的右侧面搭接,所述第一固定杆(7)的底端固定连接有第一滑块(8),所述第一滑块(8)的底端滑动连接在底板(1)上表面开设的第一滑槽(9)内,且第一固定杆(7)的左侧面固定连接有第一弹性装置(10),所述第一弹性装置(10)的左端固定连接有第一固定板(11),所述第一固定板(11)的下表面与底板(1)的上表面固定连接,且第一固定杆(7)的顶端固定连接在支撑板(12)的下表面,所述支撑板(12)的下表面固定连接有第二固定杆(13),所述第二固定杆(13)的底端固定连接有第二滑块(14),所述第二滑块(14)的底端滑动连接在底板(1)上表面开设的第二滑槽(15)内,所述第二滑槽(15)位于凹槽(2)的右侧,且支撑板(12)上表面的右侧固定连接有第二固定板(16),所述第二固定板(16)的右侧面卡接有螺纹帽(17),所述螺纹帽(17)的内部螺纹连接有螺纹杆(18),所述螺纹杆(18)的左端与第二电机(19)的输出轴固定连接,所述第二电机(19)机身的左侧面固定连接有活动板(20),所述活动板(20)的下表面固定连接有第三滑块(21),所述第三滑块(21)的底端滑动连接在支撑板(12)上表面开设的第三滑槽(22)内,且支撑板(12)的上表面固定连接有第三固定板(23),所述第三固定板(23)位于活动板(20)的左侧,且第三固定板(23)的右侧面通过第二弹性装置(24)与挤压板(25)的左侧面固定连接,且支撑板(12)的上表面固定连接有电动推杆(26),所述电动推杆(26)位于第三固定板(23)的右侧,且电动推杆(26)的顶端固定连接有吹风装置(27),所述吹风装置(27)位于第三固定板(23)的上方。

2.根据权利要求1所述的一种除尘效果好的净化器过滤网除尘装置,其特征在于:所述第一弹性装置(10)包括第一伸缩杆(101),所述第一伸缩杆(101)的表面套接有第一弹簧(102),且第一伸缩杆(101)与第一弹簧(102)的两端分别固定连接在第一固定杆(7)的左侧面和第一固定板(11)的右侧面。

3.根据权利要求1所述的一种除尘效果好的净化器过滤网除尘装置,其特征在于:所述第二弹性装置(24)包括第二伸缩杆(241),所述第二伸缩杆(241)的表面套接有第二弹簧(242),且第二伸缩杆(241)与第二弹簧(242)的两端分别固定连接在挤压板(25)的左侧面和第三固定板(23)的右侧面。

4.根据权利要求1所述的一种除尘效果好的净化器过滤网除尘装置,其特征在于:所述吹风装置(27)包括第三电机(271),所述第三电机(271)机身的下表面与电动推杆(26)的顶端固定连接,且第三电机(271)的输出轴固定连接有扇叶(272),所述扇叶(272)位于第三固定板(23)的上方。

5.根据权利要求1所述的一种除尘效果好的净化器过滤网除尘装置,其特征在于:所述底板(1)的下表面固定连接有四个支撑腿(28),且四个支撑腿(28)分别位于底板(1)下表面的四角处。

6.根据权利要求1所述的一种除尘效果好的净化器过滤网除尘装置,其特征在于:所述第一固定板(11)的左侧面设置有蓄电池(29),所述蓄电池(29)的左侧面设置有控制面板(30)。

7.根据权利要求6所述的一种除尘效果好的净化器过滤网除尘装置,其特征在于:所述蓄电池(29)的输出端与控制面板(30)的输入端电连接,且控制面板(30)的输出端分别与第一电机(3)、第二电机(19)、第三电机(271)和电动推杆(26)的输入端电连接。
