专利号: 2017114134630
申请人: 吕慧峰
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

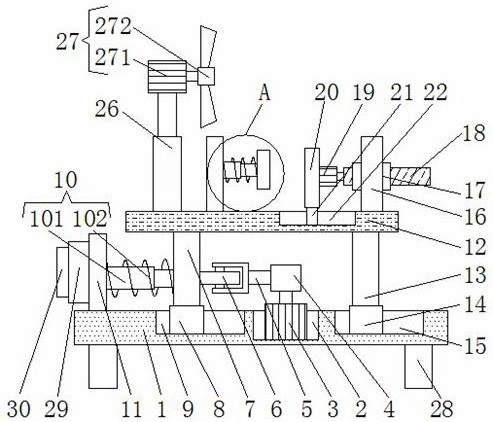

1.一种除尘效果好的净化器过滤网除尘方法,其特征在于:使用净化器过滤网除尘装置除尘,除尘装置包括底板(1),底板(1)的下表面固定连接有四个支撑腿(28),且四个支撑腿(28)分别位于底板(1)下表面的四角处;

底板(1)的上表面开设有凹槽(2),凹槽(2)内壁的下表面固定连接有第一电机(3),第一电机(3)的输出轴固定连接有连接块(4),连接块(4)的左侧面通过连接杆(5)与滚轮(6)的右端固定连接,滚轮(6)的左端与第一固定杆(7)的右侧面搭接,第一固定杆(7)的底端固定连接有第一滑块(8),第一滑块(8)的底端滑动连接在底板(1)上表面开设的第一滑槽(9)内,且第一固定杆(7)的左侧面固定连接有第一弹性装置(10),第一弹性装置(10)包括第一伸缩杆(101),第一伸缩杆(101)的表面套接有第一弹簧(102),且第一伸缩杆(101)与第一弹簧(102)的两端分别固定连接在第一固定杆(7)的左侧面和第一固定板(11)的右侧面;

第一弹性装置(10)的左端固定连接有第一固定板(11),第一固定板(11)的左侧面设置有蓄电池(29),蓄电池(29)的左侧面设置有控制面板(30),蓄电池(29)的输出端与控制面板(30)的输入端电连接,控制面板(30)的输出端分别与第一电机(3)、第二电机(19)、第三电机(271)和电动推杆(26)的输入端电连接;

第一固定板(11)的下表面与底板(1)的上表面固定连接,且第一固定杆(7)的顶端固定连接在支撑板(12)的下表面,支撑板(12)的下表面固定连接有第二固定杆(13),第二固定杆(13)的底端固定连接有第二滑块(14),第二滑块(14)的底端滑动连接在底板(1)上表面开设的第二滑槽(15)内;

第二滑槽(15)位于凹槽(2)的右侧,且支撑板(12)上表面的右侧固定连接有第二固定板(16),第二固定板(16)的右侧面卡接有螺纹帽(17),螺纹帽(17)的内部螺纹连接有螺纹杆(18),螺纹杆(18)的左端与第二电机(19)的输出轴固定连接;

第二电机(19)机身的左侧面固定连接有活动板(20),活动板(20)的下表面固定连接有第三滑块(21),第三滑块(21)的底端滑动连接在支撑板(12)上表面开设的第三滑槽(22)内,且支撑板(12)的上表面固定连接有第三固定板(23),第三固定板(23)位于活动板(20)的左侧,且第三固定板(23)的右侧面通过第二弹性装置(24)与挤压板(25)的左侧面固定连接,第二弹性装置(24)包括第二伸缩杆(241),第二伸缩杆(241)的表面套接有第二弹簧(242),且第二伸缩杆(241)与第二弹簧(242)的两端分别固定连接在挤压板(25)的左侧面和第三固定板(23)的右侧面;

支撑板(12)的上表面固定连接有电动推杆(26),电动推杆(26)位于第三固定板(23)的左侧,且电动推杆(26)的顶端固定连接有吹风装置(27),吹风装置(27)包括第三电机(271),第三电机(271)机身的下表面与电动推杆(26)的顶端固定连接,且第三电机(271)的输出轴固定连接有扇叶(272),扇叶(272)位于第三固定板(23)的上方;

除尘方法:首先将需要除尘的净化器过滤网放入活动板(20)与挤压板(25)之间,然后人们通过操作控制面板(30)使第二电机(19)的输出轴正转,第二电机(19)的输出轴正转带动螺纹杆(18)旋转,螺纹杆(18)旋转带动自身向左移动,从而推动活动板(20)向左移动,当活动板(20)将需要清理的过滤网固定后,通过操作控制面板(30)使第二电机(19)停止工作,然后人们控制第一电机(3)的输出轴旋转,第一电机(3)的输出轴旋转带动滚轮(6)旋转,当滚轮(6)旋转与第一固定杆(7)接触时会推动第一固定杆(7)向左移动,当滚轮(6)旋转与第一固定杆(7)分离时,第一弹性装置(10)内的第一弹簧(102)会利用自身弹力推动第一固定杆(7)向右移动,从而能够使支撑板(12)在左右移动时产生震动,同时人们再控制第三电机(271)的输出轴旋转,第三电机(271)的输出轴旋转带动扇叶(272)旋转,扇叶(272)旋转吹风开始对过滤网进行除尘。

2.根据权利要求1所述的一种除尘效果好的净化器过滤网除尘方法,其特征在于: 通过设置第二弹性装置(24),当活动板(20)向左移动将需要清理的过滤网进行固定后,第二弹性装置(24)内的第二弹簧(242)会利用自身弹力推动挤压板(25)向右移动,从而使过滤网固定的更加稳固。
