1.一种锂离子电池用铁酸盐-钛酸锂复合负极材料，其特征在于，所述复合负极材料包括钛酸锂Li4Ti5O12以及包覆在所述Li4Ti5O12表面的铁酸盐包覆层，所述铁酸盐为CoFe2O4、ZnFe2O4、CuFe2O4和MgFe2O4的至少一种。

2.如权利要求1所述的复合负极材料，其特征在于，所述Li4Ti5O12占所述复合负极材料总质量的50～90%。

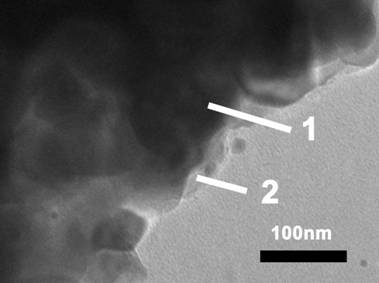

3.如权利要求1所述的复合负极材料，其特征在于，所述铁酸盐包覆层厚度为20～2000 nm。

4.一种如权利要求1所述的锂离子电池用铁酸盐-钛酸锂复合负极材料的制备方法，其特征在于，包括以下步骤：（1）称取M(NO3)2、Fe(NO3)3和助燃剂混合溶解于去离子水中，所述M元素为Co、Zn、Cu、Mg中的至少一种；

（2）往溶液中加入Li4Ti5O12并强力超声分散2h，用氨水将溶液pH值调至6.5～7.0；

（3）在温度80～130℃条件下将溶液蒸干得到凝胶，将凝胶加热至200～300℃并恒温5～15 min，再通过空气氛煅烧工艺得到复合负极材料。

5.如权利要求4所述的制备方法，其特征在于，所述燃烧助剂为甘氨酸、柠檬酸、尿素中的一种或任意比多种的混合物。

6.如权利要求4所述的制备方法，其特征在于，M(NO3)2与Fe(NO3)3的摩尔比为1：2，硝酸盐与助燃剂的摩尔比为1：（0.5～6）。

7.如权利要求4所述的制备方法，其特征在于，煅烧条件为：煅烧温度600～900℃，煅烧时间0.5～5h。
