专利号: 2017114179010
申请人: 百奥森(江苏)食品安全科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-07-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种农药残留物快速检测试剂盒,其特征在于,包括试剂盒本体(1),所述试剂盒本体(1)的顶端设有把手(2),所述试剂盒本体(1)内壁两侧均设有滑槽(3),两侧滑槽(3)之间设有与所述滑槽(3)相适配的滑板(4),所述滑板(4)与所述试剂盒本体(1)内壁之间设有伸缩板(5),所述伸缩板(5)和所述滑板(4)将所述试剂盒本体(1)内部分为若干容纳腔(6),所述试剂盒本体(1)内部设有丈量器(7)、试剂瓶(8)和检测装置(9),所述检测装置(9)内部设有研磨室(10)和反应室(11),且所述研磨室(10)与所述反应室(11)之间设有固定板(12),所述研磨室(10)位于所述反应室(11)的顶端,所述研磨室(10)内部设有旋转结构(13),所述旋转结构(13)包括固定柱一(14)、固定柱二(15)、齿轮一(16)、齿轮二(17)、旋转轴(18)和支柱(19),所述研磨室(10)内部顶端设有所述固定柱一(14),所述固定柱一(14)的底端一侧设有所述支柱(19),所述固定柱一(14)的底端远离所述支柱(19)一侧设有所述旋转轴(18),所述支柱(19)底端设有所述固定柱二(15),且所述支柱(19)和所述旋转轴(18)均穿过所述固定柱二(15)并延伸至所述固定柱二(15)的底端,所述旋转轴(18)上位于所述固定柱一(14)与所述固定柱二(15)之间的顶端与底端均设有与所述旋转轴(18)相适配的所述齿轮二(17),两端齿轮二(17)之间的中部设有卡板一(20)和卡板二(21),且所述卡板一(20)和所述卡板二(21)位于所述旋转轴(18)上,所述卡板一(20)与所述卡板二(21)之间设有活动板(22),且所述活动板(22)远离所述旋转轴(18)一侧固定在所述支柱(19)上,所述齿轮二(17)外部一侧设有与所述齿轮二(17)相适配的所述齿轮一(16),所述齿轮一(16)远离所述齿轮二(17)一侧设有电机一(23),所述齿轮一(16)内设有转轴一(24),且所述电机一(23)的转动轴与所述转轴一(24)转动连接,所述电机一(23)固定在所述研磨室(10)内壁一侧,所述旋转轴(18)的底端固定在所述固定板(12)的顶端,所述旋转轴(18)上位于所述固定柱二(15)的下方交错设有若干切刀(25),所述固定板(12)的底端设有所述反应室(11),所述反应室(11)内设有搅拌结构(26),所述搅拌结构(26)包括齿轮三(27)、齿轮四(28)、齿轮五(29)、齿轮六(30)、支撑柱(31)、连接杆一(32)、连接杆二(33)和立柱(34),所述固定板(12)的底端设有所述支撑柱(31),所述支撑柱(31)的底端设有所述齿轮三(27),所述齿轮三(27)内设有转轴二(35),且所述转轴二(35)的顶端位于所述支撑柱(31)的底端,所述支撑柱(31)一侧边设有所述连接杆一(32),所述连接杆一(32)远离所述支撑柱(31)一侧的底端设有所述齿轮四(28),且所述齿轮三(27)与所述齿轮四(28)之间通过传动带一(36)传动连接,所述齿轮四(28)内设有转轴三(37),所述转轴三(37)的顶端穿过所述连接杆一(32)并固定在所述连接杆一(32)的顶端,所述转轴三(37)的底端穿过所述齿轮四(28)并延伸至所述齿轮四(28)的底端,所述齿轮四(28)的底端通过所述转轴三(37)连接有所述齿轮五(29),所述齿轮五(29)的底端中部设有所述连接杆二(33),所述连接杆二(33)远离所述齿轮五(29)一侧位于所述立柱(34)的顶端,所述立柱(34)的顶端设有所述齿轮六(30),所述齿轮六(30)内设有转轴四(38),且所述转轴四(38)穿过所述齿轮六(30)延伸至所述立柱(34)的底端,所述立柱(34)的底端设有转盘(39),所述转盘(39)的底端设有伸缩搅拌杆(40)。

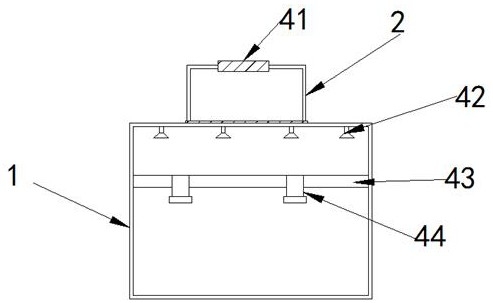

2.根据权利要求1所述的农药残留物快速检测试剂盒,其特征在于,所述把手(2)上设有防滑套(41),所述把手(2)的底端与所述试剂盒本体(1)的顶端之间通过活动轴活动连接。

3.根据权利要求1所述的农药残留物快速检测试剂盒,其特征在于,所述试剂盒本体(1)的内部顶端设有若干灭菌灯(42),所述试剂盒本体(1)设有盒盖(43),所述盒盖(43)外部一侧与所述试剂盒本体(1)外侧设有若干卡接扣(44)。

4.根据权利要求1所述的农药残留物快速检测试剂盒,其特征在于,所述反应室(11)外侧设有观察窗(45),且所述观察窗(45)为透明观察窗(45)。

5.根据权利要求1所述的农药残留物快速检测试剂盒,其特征在于,所述支撑柱(31)的顶端设有电机二(46),且所述电机二(46)的转动轴与所述转轴二(35)转动连接。

6.根据权利要求1所述的农药残留物快速检测试剂盒,其特征在于,所述固定板(12)表面均匀设有若干通孔(47),且所述通孔(47)贯穿所述固定板(12)。

7.根据权利要求1所述的农药残留物快速检测试剂盒,其特征在于,所述反应室(11)内部顶端位于所述固定板(12)的下方设有过滤网(48)。
