专利号: 2017114194627
申请人: 安徽极光照明工程有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 其他类目不包含的电技术
更新日期:2024-08-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种基于信号切换控制的疏散LED照明系统,其特征在于:包括装置部分、驱动电路部分和驱动控制部分;

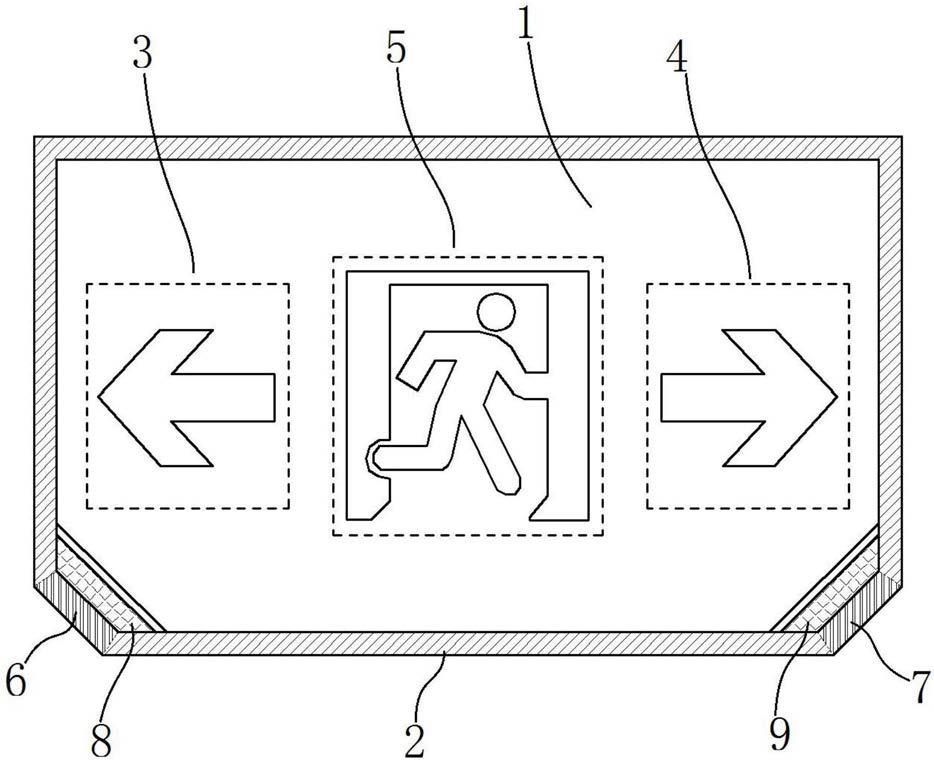

所述装置部分包括疏散警示板(1),所述疏散警示板(1)的外围为边框板(2);

所述疏散警示板(1)上固定装设有逃生示意牌(5),所述逃生示意牌(5)的两侧设置有第一逃生方向警示灯组(3)和第二逃生方向警示灯组(4);

所述边框板(2)一侧边的两个边角位置处分别设置有第一玻璃板(6)和第二玻璃板(7);

所述第一玻璃板(6)的内侧设置有第一照明灯(8),所述第二玻璃板(7)内设置有第二照明灯(9);

所述驱动电路部分包括若干个由恒流二极管(CDR1-CDR6)、LED照明灯(LED1-LED6)串联形成的支路;

所述恒流二极管(CDR1-CDR6)、LED照明灯(LED1-LED6)串联形成的支路与电源、灯光控制单元形成回路;

若干个由恒流二极管(CDR1-CDR6)、LED照明灯(LED1-LED6)串联形成的支路两两相互并联;

所述驱动控制部分包括事故信号开关模块(0001)、第一继电输出单元(0100)、第二继电输出单元(0200)和第三继电输出单元(0300);

所述驱动控制部分包括红灯警示输出单元(0501)、绿灯警示输出单元(0502)和照明灯输出单元(0503);

所述事故信号开关模块(0001)和第二继电输出单元(0200)驱动联接第一继电输出单元(0100),所述第一继电输出单元(0100)内设置信号自锁模块;

所述第一继电输出单元(0100)驱动联接红灯警示输出单元(0501);

所述事故信号开关模块(0001)和第一继电输出单元(0100)驱动联接第二继电输出单元(0200);

所述第二继电输出单元(0200)驱动联接绿灯警示输出单元(0502);

所述事故信号开关模块(0001)和第二继电输出单元(0200)驱动联接第三继电输出单元(0300);

所述第三继电输出单元(0300)驱动联接照明灯输出单元(0503)。

2.根据权利要求1所述的一种基于信号切换控制的疏散LED照明系统,其特征在于:所述第一逃生方向警示灯组(3)内设置红色警示灯和绿色警示灯;

所述第二逃生方向警示灯组(4)内设置红色警示灯和绿色警示灯。

3.根据权利要求1所述的一种基于信号切换控制的疏散LED照明系统,其特征在于:所述第一照明灯(8)的照射方向与第一逃生方向警示灯组(3)的指示方向一致;

所述第二照明灯(9)的照射方向与第二逃生方向警示灯组(4)的指示方向一致。

4.根据权利要求1所述的一种基于信号切换控制的疏散LED照明系统,其特征在于:所述灯光控制单元与远程的事故信号处理单元通过信号传输模块相联。
