专利号: 2017114208136
申请人: 福州思琪科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-06-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

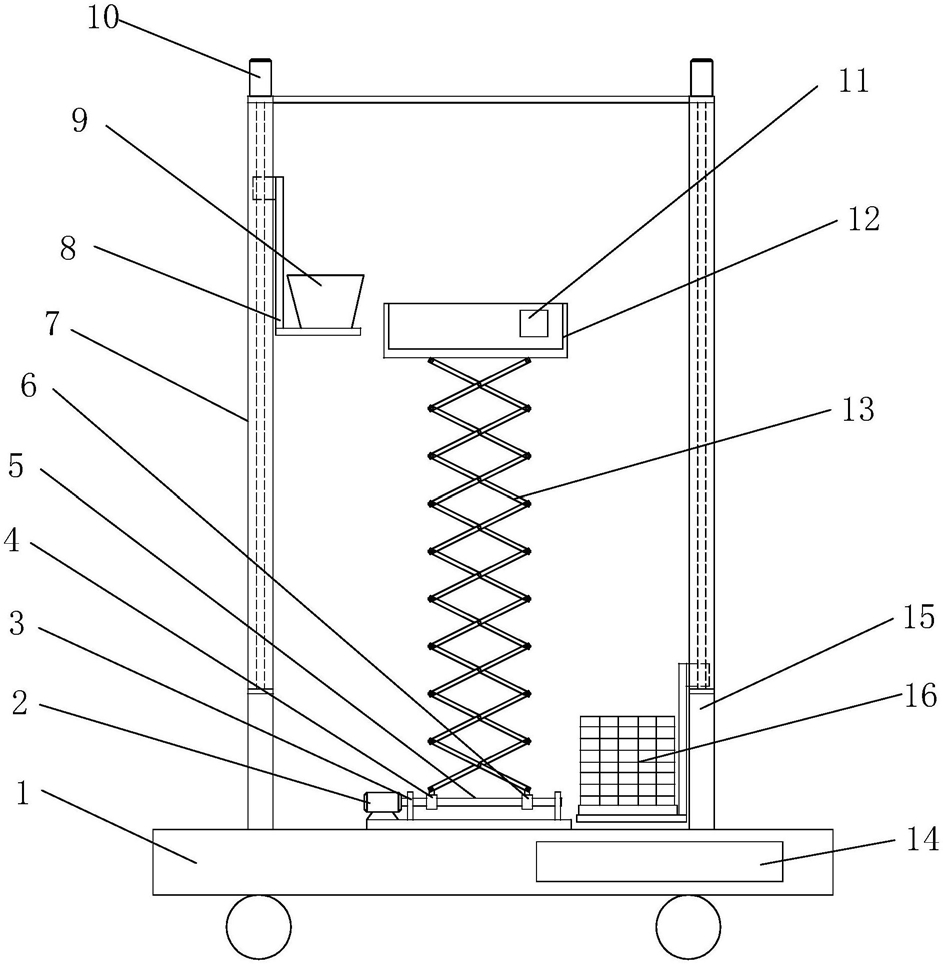

1.一种建筑施工用辅助平台,包括通过电瓶(14)驱动可移动的车体(1),其特征在于:

所述车体(1)上方中间处设置有升降台(12),所述升降台(12)下方连接升降台驱动机构,在升降台(12)两侧分别设有一物料升降机构,每个物料升降机构均包括两个竖直设置的立柱(7),所述立柱(7)底部固定在车体(1)上,立柱(7)顶部通过上横梁(28)连接,在上横梁(28)上安装有物料升降电机(10),两个立柱(7)和上横梁(28)形成龙门式框架结构,所述立柱(7)上安装有滑轨(23),所述滑轨(23)上设有与其滑动配合的滑块(21),在两个立柱(7)中间设置有丝杠(24),所述丝杠(24)一端连接物料升降电机(10),在丝杠(24)上设有与其螺纹配合的丝母座(20),所述丝母座(20)上安装有升降板(22),所述升降板(22)两端分别固定连接对应的滑块(21),在物料升降电机(10)的驱动下,丝杠(24)带动丝母座(20)升降运动,进而通过丝母座(20)带动升降板(22)沿滑轨(23)上下升降运动,在升降板(22)上安装有可随升降板(22)升降运动的物料提升板(8),所述物料提升板(8)设置在靠近升降台(12)一侧,在每个物料升降机构的两个立柱(7)之间还安装有下横梁(27),所述丝杠(24)远离物料升降电机(10)的一端通过下横梁(27)支撑,所述下横梁(27)位于车体(1)上方,下横梁(27)和车体(1)之间形成供物料放入物料提升板(8)的第一作业空间(15),所述升降台(12)上设有控制器(11),所述控制器(11)用于控制升降台(12)、两侧的物料升降机构的升降。

2.如权利要求1所述的一种建筑施工用辅助平台,其特征在于:所述升降台驱动机构为叉剪式升降结构。

3.如权利要求2所述的一种建筑施工用辅助平台,其特征在于:所述升降台驱动机构包括升降台驱动电机(2)、双头丝杆(5)、左螺母(4)、右螺母(6)、若干个连杆(13),所述升降台驱动电机(2)固定在车体(1)上,所述双头丝杆(5)一端连接升降台驱动电机(2),所述左螺母(4)、右螺母(6)与双头丝杆(5)螺纹配合,在双头丝杆(5)上与左螺母(4)、右螺母(6)相配合的螺纹旋向相反,若干个连杆(13)连接依次铰接形成叉剪式升降臂结构,最底部的两个连杆(13)端部分别与对应的左螺母(4)、右螺母(6)铰接连接,最顶部的两个连杆(13)端部连接升降台(12)。

4.如权利要求1所述的一种建筑施工用辅助平台,其特征在于:所述物料提升板(8)包括横向连接板(19)、两个竖向支撑板(18)、作业板(16),横向连接板(19)固定在升降板(22)上,两个竖向支撑板(18)分别设置在横向连接板(19)两侧,两个竖向支撑板(18)和横向连接板(19)形成龙门式框架结构,所述作业板(16)安装在两个竖向支撑板(18)底部,作业板(16)和竖向支撑板(18)之间呈L型设置,作业板(16)和横向连接板(19)之间形成供物料放入作业板(16)的第二作业空间(17)。

5.如权利要求4所述的一种建筑施工用辅助平台,其特征在于:所述作业板(16)和两个竖向支撑板(18)之间均设有一个三角形筋板(26)。
