1.一种七核锰取代硅钨氧簇催化剂的制备方法，其特征在于：步骤为：在一个洁净的反应釜中依次加入钨酸钠，水，锰盐,硅酸钠, 氯化钾，剧烈搅拌下用盐酸将溶液的pH调至4~

6，搅拌12 24h，在170 180摄氏度下反应5 7天，反应完毕后冷却至室温，过滤，得到黑色晶~ ~ ~体；钨酸钠：硝酸锰：硅酸钠：氯化钾物质的量之比为0.5 0.9:0.1 0.5:0.1 0.4:0.8 1.6；

~ ~ ~ ~

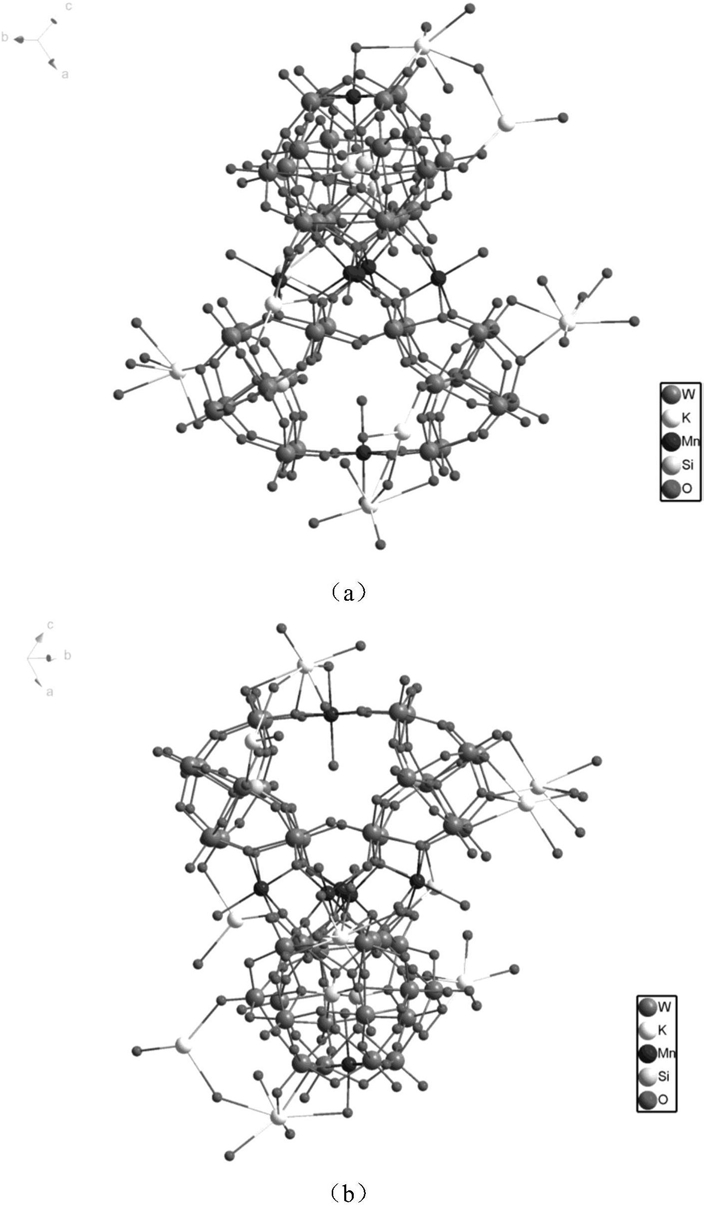

所述七核锰取代硅钨氧簇催化剂的分子式：K10(H2O)26Mn7(H2O)9Si4W40O140。

2.根据权利要求1所述的七核锰取代硅钨氧簇催化剂的制备方法，其特征在于：所用溶剂为水，所述钨酸钠与水的质量体积比g/mL为0.16 0.3：10 25。

~ ~

3.如权利要求1所述的制备方法得到的一种七核锰取代硅钨氧簇催化剂在合成橡胶硫化促进剂TiBTD反应中的应用。
