专利号: 2017114220848
申请人: 嘉兴量创科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

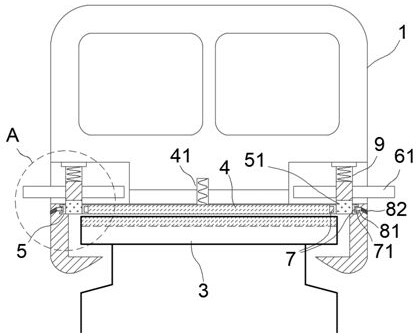

1.一种清障型磁悬浮列车,本清障型磁悬浮列车包括有车厢、车头(1)和悬浮动力装置(2);悬浮动力装置(2)中的悬浮元件与电磁轨道(3)在通电时同极相斥;其特征在于:在所述车头(1)的底盘处设置有清障装置,所述清障装置包括有承载板(4),在承载板(4)的下表面设置有与电磁轨道(3)通电时同极相斥的永磁片;在所述承载板(4)的两端对称的设置有驱动轮(5),驱动轮(5)与驱动轴(6)之间通过传动齿轮组(51)传动,两组传动齿轮组(51)的传动方向相反;在驱动轮(5)的轮边和承载板(4)的外环边上开设有匹配连通的悬浮滑槽(7),在悬浮滑槽(7)内等距设置有永磁基座(71);在驱动轮(5)和承载板(4)的外围套设有柔性材料做成的清洁环(8),在清洁环(8)的外环面设置有清洁拨片(82);所述清洁环(8)的内环面等距设置有与所述永磁基座(71)匹配的永磁基片(81),永磁基片(81)的尺寸大于相邻永磁基座(71)之间的间隔;所述永磁基座(71)与伸入其中的永磁基片(81)同极相斥;所述清洁环(8)通过伸入悬浮滑槽(7)中的永磁基片(81)与驱动轮(5)和承载板(4)保持悬浮连接;所述驱动轮(5)的驱动轴(6)通过减振器(9)安装在车厢的底部,驱动轴(6)可带动驱动轮(5)和承载板(4)同步的在减振器(9)的轴线上往复平移;在所述驱动轴(6)上固定安装有风动轮(61),所述风动轮(61)的叶片从车厢两侧的外壳体伸出;风动轮(61)可通过驱动轴(6)传动带动驱动轮(5)旋转。

2.根据权利要求1所述的清障型磁悬浮列车,其特征在于:在承载板(4)与车厢的底盘之间安装有悬挂臂(41)。

3.根据权利要求2所述的清障型磁悬浮列车,其特征在于:所述承载板(4)的悬浮高度小于车厢的悬浮高度。

4.根据权利要求1、2或3所述的清障型磁悬浮列车,其特征在于:所述清洁拨片(82)沿水平方向向下倾斜10-15°。
