1.一种高韧性Ni50Mn25Ga25记忆合金的制备方法，其特征在于，按照原子百分比取50份的Ni粉、25份的Mn粉、25份的Ga粉通过机械搅拌混合均匀，然后进行12-20小时的球磨，最后将获得的粉末放入石墨模具中进行烧结，制得Ni50Mn25Ga25记忆合金；所述粉末的晶粒度在

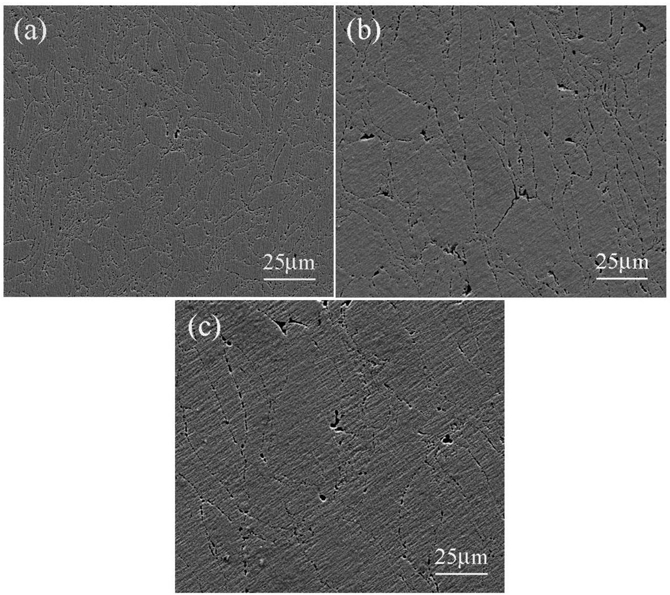

100微米以内；原料的放置顺序如下：首先放置Ga粉，然后放置Mn粉，最后放置Ni粉；所述烧结的工艺条件为：压力为200公斤，真空度为10-3-10-4Pa，温度为1300℃或1400℃或1500℃，时间为10分钟。

2.根据权利要求1所述的一种高韧性Ni50Mn25Ga25记忆合金的制备方法，其特征在于，所述的烧结方法为真空热压烧结。

3.一种高韧性Ni50Mn25Ga25记忆合金，其特征在于，是按照权利要求1的方法制备而成的。
