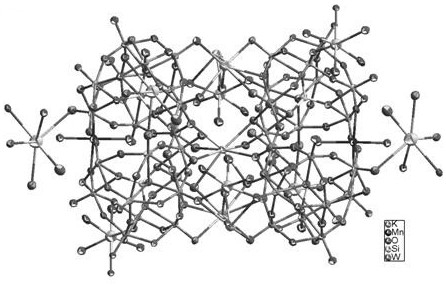

1.一种双核锰取代硅钨氧簇催化剂的制备方法，其特征在于，其合成步骤为：在一个洁净的烧杯中依次加入K6Na2[SiW11O39]∙13H2O以及蒸馏水中，搅拌15~30 min，加入锰盐，再加入乙酸钾，使用乙酸，调节pH值为3 6，反应7 10h，反应完毕后，冷却至室温，过~ ~滤，滤液在室温下缓慢蒸发，5 7天后得到块状单晶；所述双核锰取代硅钨氧簇催化剂的分~子式：K20(H2O)28Mn2(H2O)4Si4W40O140。

2.如权利要求1所述的双核锰取代硅钨氧簇催化剂的制备方法，其特征在于，所述锰盐为乙酸锰，其中K6Na2[SiW11O39]∙13H2O：乙酸锰的质量之比为1 3：0.1 0.5。

~ ~

3.如权利要求1所述的双核锰取代硅钨氧簇催化剂的制备方法，其特征在于，所述K6Na2[SiW11O39]∙13H2O与水的质量体积比为（1~3）g：（10~30）ml。
