专利号: 2017114251051
申请人: 长安大学
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

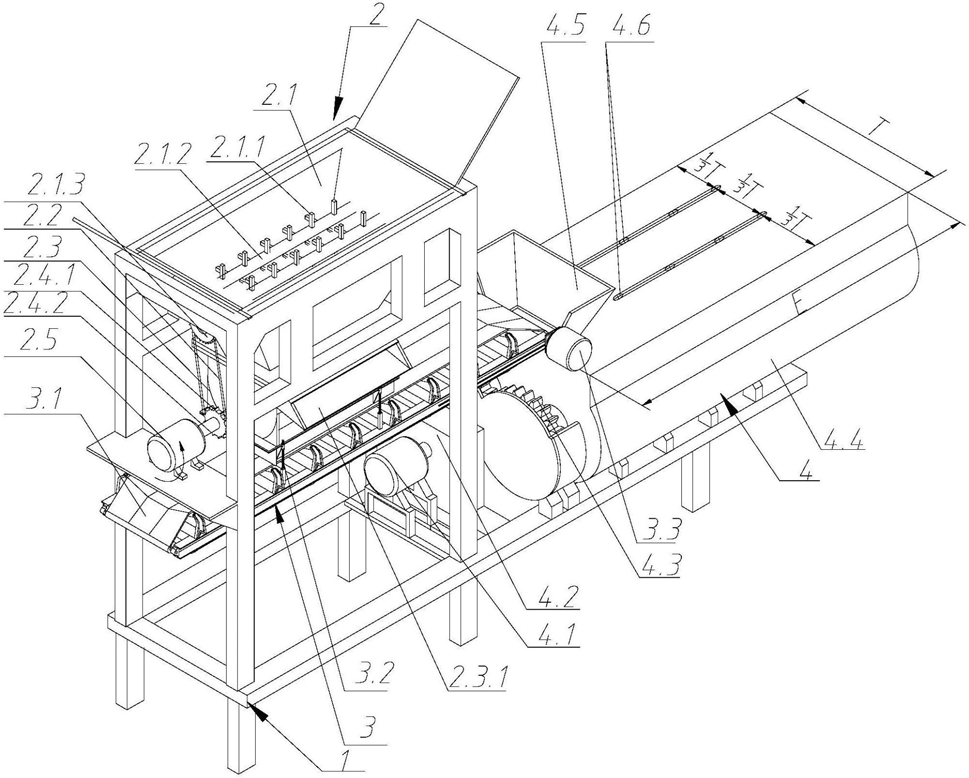

1.一种具有连续碎土和连续搅拌作用的路基改良土搅拌机,其特征在于,包括机架(1)、计量传送装置(3)以及安装在机架(1)上的碎土装置(2)与改良土搅拌装置(4),且碎土装置(2)位于改良土搅拌装置(4)的上方;其中,碎土装置(2)包括驱动电机I(2.5)、条筛(2.6)以及一体化成型且自上而下依次设置的入料口I(2.1)、碎土腔(2.4)和出料口I(2.7),入料口I(2.1)内水平设置有破拱轴(2.1.2),破拱轴(2.1.2)的两端与入料口I(2.1)侧壁活动连接,且一端伸出至入料口I(2.1)外并设置有大链轮(2.1.3),破拱轴(2.1.2)的周向上均匀设置有若干个破拱叶片(2.1.1),碎土腔(2.4)内水平设置有碎土轴(2.4.2),碎土轴(2.4.2)两端与碎土腔外壳(2.3)活动连接,且一端伸出至碎土腔(2.4)外并设置有小链轮(2.4.1),碎土轴(2.4.2)的周向上均匀设置有若干个碎土刀头组件,驱动电机I(2.5)用于驱动小链轮(2.4.1)转动,小链轮(2.4.1)通过链条(2.2)带动大链轮(2.1.3)转动;碎土腔外壳(2.3)上开设有排石口(2.3.1),条筛(2.6)设置在碎土腔(2.4)和出料口I(2.7)之间;

计量传送装置(3)包括悬挂于碎土装置出料口I(2.7)的下方的重力传感器(3.2),设置在碎土装置出料口I(2.7)下方的计量输送带(3.1)以及用于驱动计量输送带(3.1)的驱动电机II(3.3);

改良土搅拌装置(4)设置在计量输送带(3.1)的出料处,包括动力驱动装置以及一体化成型且自上而下依次设置的入料口II(4.5)、搅拌腔(4.9)和出料口II(4.7),搅拌腔(4.9)内水平设置有搅拌轴(4.9.1),搅拌轴(4.9.1)的两端与搅拌腔外壳(4.4)活动连接,且一端伸出至搅拌腔(4.9)外并与动力驱动装置连接,搅拌轴(4.9.1)上的周向上均匀设置有若干个搅拌臂(4.9.2),每个搅拌臂(4.9.2)的末端上均设置有搅拌叶片(4.9.3),搅拌腔(4.9)的上方设置有进水管(4.10),进水管(4.10)上设置有若干个雾化喷头(4.6);

破拱轴(2.1.2)的数量有三个,且端面呈倒三角形布置,每个破拱轴(2.1.2)的周向上均匀设置有若干个破拱叶片(2.1.1);

碎土刀头组件包括套装在碎土轴(2.4.2)上的齿鼓(2.4.3)、安装在齿鼓(2.4.3)上的刀座(2.4.4)以及固定于刀座(2.4.4)上的刀头(2.4.5)。

2.根据权利要求1所述的一种具有连续碎土和连续搅拌作用的路基改良土搅拌机,其特征在于,刀头(2.4.5)通过刀头尾部圆杆(2.4.5.1)、弹簧垫片(2.4.7)以及螺母(2.4.6)固定于刀座(2.4.4)上。

3.根据权利要求1所述的一种具有连续碎土和连续搅拌作用的路基改良土搅拌机,其特征在于,刀头(2.4.5)的轴线通过刀尖,且该轴线与刀尖旋转时圆周切线角度为α,α取值范围为45°—60°。

4.根据权利要求1所述的一种具有连续碎土和连续搅拌作用的路基改良土搅拌机,其特征在于,出料口II(4.7)与入料口II(4.5)呈对角设置,且出料口II(4.7)处还设置有卸料门(4.8)。

5.根据权利要求1所述的一种具有连续碎土和连续搅拌作用的路基改良土搅拌机,其特征在于,动力驱动装置包括驱动电机III(4.3),驱动电机III(4.3)的输出端通过变速器(4.2)与搅拌轴(4.9.1)的伸出端连接。

6.根据权利要求5所述的一种具有连续碎土和连续搅拌作用的路基改良土搅拌机,其特征在于,搅拌轴(4.9.1)的数量为两个,且平行设置,两个搅拌轴(4.9.1)的伸出端通过同步齿轮(4.3)与变速器(4.2)连接。

7.根据权利要求6所述的一种具有连续碎土和连续搅拌作用的路基改良土搅拌机,其特征在于,搅拌轴(4.9.1)的直径为D,搅拌臂(4.9.2)的直径为d,两者之间的关系为:搅拌臂(4.9.2)在搅拌轴(4.9.1)上的排列方式为:在同一根搅拌轴(4.9.1)上,每一组中相对安装的搅拌臂(4.9.2)沿圆周方向呈180°,相邻组相对安装的搅拌臂(4.9.2)与前一组相对安装的搅拌臂(4.9.2)呈90°,依次排列;在两搅拌轴(4.9.1)上的同一旋转平面内,每两组相对安装的搅拌臂(4.9.2)在其旋转平面内呈90°;在同一搅拌轴(4.9.1)上,沿轴向方向,每相邻两组安装方向的搅拌臂(4.9.2)间的距离为l,搅拌叶片(4.9.3)的宽度为B,其两者之间的关系为:

8.根据权利要求7所述的一种具有连续碎土和连续搅拌作用的路基改良土搅拌机,其特征在于,搅拌臂(4.9.2)的末端加工有搅拌臂凹部(4.9.2.1),搅拌叶片(4.9.3)上加工有被切除面(4.9.3.1);且有,搅拌叶片(4.9.3)的高度h1与搅拌臂的高度h2之间的关系为:h=h1+h2

搅拌臂凹部(4.9.2.1)的竖直面与搅拌轴(4.9.1)的中心线所成的角度为45°,即搅拌叶片(4.9.3)的被切除面(4.9.3.1)与搅拌轴(4.9.1)的中心线呈45°;

搅拌叶片(4.9.3)呈三爪形结构;

搅拌叶片宽度B与被切除部分宽度b之间的关系为:

搅拌臂(4.9.2)与搅拌叶片(4.9.3)装配后的距离s为:
