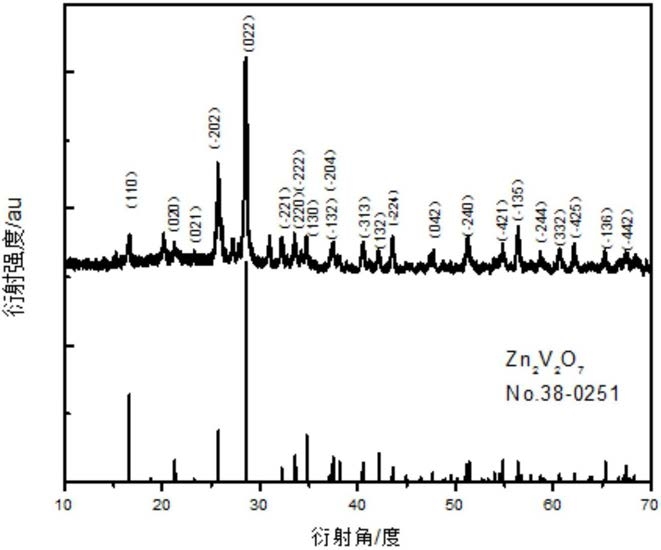

1.一种微球状钒酸锌，其特征在于，钒酸锌的化学式为Zn2V2O7，钒酸锌的平均直径小于

3μm，钒酸锌的表面为多孔结构；

其中，所述的微球状钒酸锌的制备方法包括如下步骤：（1）将纯度均为99.9％的硝酸锌、偏钒酸铵置于烧杯中，硝酸锌与偏钒酸的摩尔比为1:2；

（2）将乙二醇加入烧杯中，搅拌均匀后，再加入 DMF，得到混合溶液；

（3）将上述混合溶液转入到水热反应釜中加热，加热至170℃‑190℃，保持22‑26h，加热速率为3‑7℃/min，硝酸锌、乙二醇、DMF摩尔体积比为1mmol：30ml：5ml，水热反应釜中的水与乙二醇的体积比为 5:3，然后降温处理，降温速率为3‑7℃/min，降至常温，得到产物；

（4）将得到的产物离心、收集、干燥处理，然后煅烧，煅烧为在380‑420℃，煅烧1.5h‑

2.5h，升温速率为 0.8‑1.2℃/min，得到所述的微球状钒酸锌。

2.根据权利要求1所述的微球状钒酸锌，其特征在于，步骤（3）中，加热至180℃，保持

24h，加热速率为5℃/min。

3.根据权利要求1所述的微球状钒酸锌，其特征在于，步骤（3）中，降温速率为5℃/min。

4.根据权利要求1‑3任意一项所述的微球状钒酸锌，其特征在于，步骤（4）中，干燥时间为10‑14h，干燥温度为78‑82℃。

5.根据权利要求4所述的微球状钒酸锌，其特征在于，干燥时间为12h，干燥温度为80℃。

6.一种权利要求1‑5任意一项所述的微球状钒酸锌在电池中的应用，其特征在于，所述‑1

的微球状钒酸锌应用在锂离子电池的负极，在100mA g  的电流密度下，首次充放电比容量‑1 ‑1

分别为779.2mAh g 和1075.3mAh g  ，库伦效率为72.5％，经过50次充放电后，比容量大‑1

于860mAhg 。
