专利号: 2017114298522
申请人: 邳州大唐商品混凝土有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

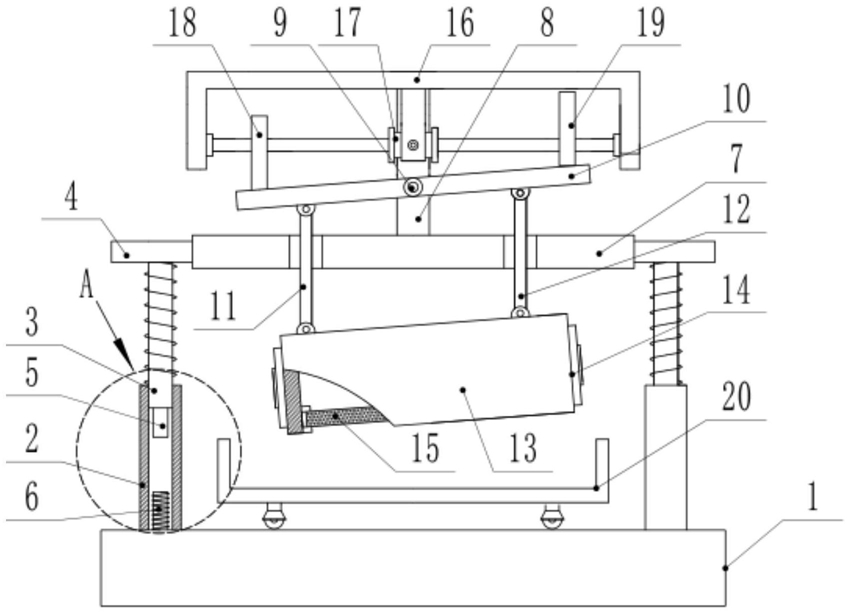

1.一种振摆一体式混凝土配制用砂石筛选装置,包括底座(1)、外套杆(2)、内滑杆(3)、横板(7)、摆杆(10)、筛分箱(13)、双轴电机(17)、左凸轮(18)和右凸轮(19),所述底座(1)上表面左右两侧均固定焊接有外套杆(2),外套杆(2)内部为空心结构且外套杆(2)内部滑动安装有内滑杆(3),内滑杆(3)竖直向上且内滑杆(3)的上端焊接有固定块(4),内滑杆(3)的下端还设有磁铁(5),所述外套杆(2)的底部设有电磁铁(6),电磁铁(6)与磁铁(5)相适配,其特征在于:位于左右两侧的所述固定块(4)之间焊接有横板(7),横板(7)上侧中心位置固定焊接有立柱(8),立柱(8)的前侧垂直焊接有摆动轴(9),摆动轴(9)上转动安装有摆杆(10),摆杆(10)的下侧左右两部分分别铰接有左连杆(11)和右连杆(12),左连杆(11)和右连杆(12)竖直向下且穿出横板(7)并铰接有筛分箱(13),所述筛分箱(13)的底部设有筛网(15);所述立柱(8)的上侧还焊接有支撑架(16),支撑架(16)的下侧中心位置通过支架固定安装有双轴电机(17),双轴电机(17)的两端输出轴通过轴承转动安装在支撑架(16)上,双轴电机(17)的两端输出轴上过盈配合安装有左凸轮(18)和右凸轮(19),左凸轮(18)和右凸轮(19)的外圆与摆杆(10)的上表面接触。

2.根据权利要求1所述的一种振摆一体式混凝土配制用砂石筛选装置,其特征在于:所述固定块(4)的下侧与外套杆(2)之间连接有弹簧,内滑杆(3)从弹簧内部中心穿过。

3.根据权利要求1所述的一种振摆一体式混凝土配制用砂石筛选装置,其特征在于:所述左连杆(11)与右连杆(12)和横板(7)之间均为间隙配合。

4.根据权利要求1所述的一种振摆一体式混凝土配制用砂石筛选装置,其特征在于:所述筛分箱(13)的左右两侧开有侧门(14)。

5.根据权利要求1所述的一种振摆一体式混凝土配制用砂石筛选装置,其特征在于:所述筛网(15)为200目筛网。

6.根据权利要求1所述的一种振摆一体式混凝土配制用砂石筛选装置,其特征在于:所述底座(1)的上表面还设有接料车(20),接料车(20)的下侧设有万向轮。

7.根据权利要求1所述的一种振摆一体式混凝土配制用砂石筛选装置,其特征在于:所述左凸轮(18)和右凸轮(19)的型号完全相同但左凸轮(18)和右凸轮(19)安装方向相反。
