专利号: 2017114342417
申请人: 徐州市江山新型建材有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

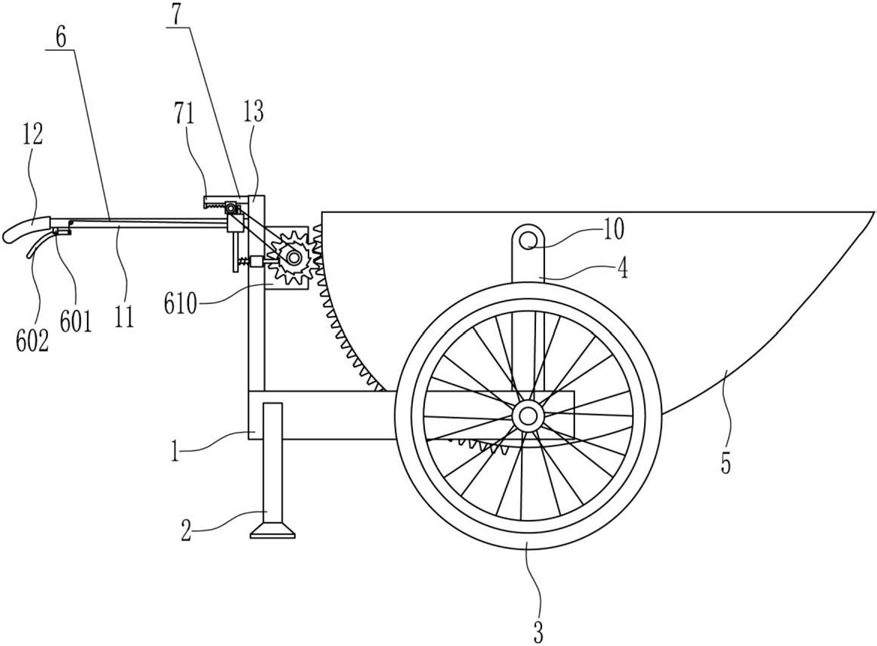

1.一种混凝土浇筑用中转车,其特征在于,包括有n型支架(1)、支腿(2)、轮子(3)、竖板(4)、料斗(5)、放料装置(6)、自动机构(7)、转杆(10)、导杆(11)、第一把手(12)和支板(13),n型支架(1)左部前后两侧对称连接有支腿(2),n型支架(1)右部前后两侧对称安装有轮子(3),n型支架(1)顶部右侧前后对称连接有竖板(4),两个竖板(4)顶部均转动式连接有转杆(10),两个转杆(10)之间连接有料斗(5),n型支架(1)顶部最左侧连接有支板(13),支板(13)右侧上部安装有放料装置(6),支板(13)左侧最上部安装有自动机构(7),自动机构(7)与放料装置(6)连接,支板(13)左侧上部前后对称连接有导杆(11),两个导杆(11)左端均连接有第一把手(12)。

2.根据权利要求1所述的一种混凝土浇筑用中转车,其特征在于,放料装置(6)包括有连接块(601)、第二把手(602)、第一拉绳(603)、导线轮(604)、导套(605)、连接杆(606)、滑套(607)、滑杆(608)、第一弹簧(609)、安装板(610)、齿轮(611)、棘轮(612)和弧形齿条(613),前面的导杆(11)底部左侧连接有连接块(601),连接块(601)底部铰接连接有第二把手(602),第二把手(602)右部连接有第一拉绳(603),前面的导杆(11)前侧左部安装有导线轮(604),前面的导杆(11)上活动式设有导套(605),第一拉绳(603)末端绕过导线轮(604)并与导套(605)左侧中间连接,导套(605)底部中间连接有连接杆(606),支板(13)前侧上部连接有滑套(607),滑套(607)内滑动式设有滑杆(608),滑杆(608)左端与连接杆(606)右侧下部连接有,滑套(607)左侧与连接杆(606)右侧之间连接有第一弹簧(609),第一弹簧(609)位于滑杆(608)外侧,支板(13)右侧上部连接有安装板(610),安装板(610)前侧安装有齿轮(611),齿轮(611)前侧中间安装有棘轮(612),料斗(5)左侧安装有弧形齿条(613),弧形齿条(613)与齿轮(611)啮合。

3.根据权利要求2所述的一种混凝土浇筑用中转车,其特征在于,自动机构(7)包括有滑轨(71)、滑块(72)、挡块(73)、第二弹簧(74)、固定块(75)、第一定滑轮(76)、第二定滑轮(77)和皮带(78),支板(13)左侧最上部安装有滑轨(71),滑轨(71)上滑动式设有滑块(72),滑轨(71)底部最左侧连接有挡块(73),挡块(73)右侧和滑块(72)左侧之间连接有第二弹簧(74),滑块(72)前侧安装有第一定滑轮(76),导套(605)顶部右侧连接有固定块(75),棘轮(612)前侧中间安装有第二定滑轮(77),第二定滑轮(77)和第一定滑轮(76)之间连接有皮带(78)。

4.根据权利要求3所述的一种混凝土浇筑用中转车,其特征在于,还包括有复位机构(8),复位机构(8)包括有小链轮(81)、大链轮(82)、链条(83)、支撑板(84)和摇杆(85),n型支架(1)顶部左前侧连接有支撑板(84),支撑板(84)前侧安装有大链轮(82),大链轮(82)前侧中间连接有摇杆(85),转杆(10)前端安装有小链轮(81),小链轮(81)和大链轮(82)之间连接有链条(83)。

5.根据权利要求4所述的一种混凝土浇筑用中转车,其特征在于,还包括有清料装置(9),料斗(5)内后侧上部安装有清料装置(9),清料装置(9)包括有轴承座(91)、转轴(92)、斜板(93)、刮板(95)、第三弹簧(96)和拨杆(97),料斗(5)内后侧上部安装有轴承座(91),轴承座(91)内连接有转轴(92),转轴(92)左侧倾斜连接有斜板(93),斜板(93)中部开有开口(94),开口(94)内活动式设有刮板(95),刮板(95)与料斗(5)顶部左侧接触,刮板(95)右部与转轴(92)左侧之间连接有第三弹簧(96),转轴(92)右侧倾斜连接有拨杆(97)。

6.根据权利要求5所述的一种混凝土浇筑用中转车,其特征在于,还包括有第二拉绳(15)和拉环(16),刮板(95)右部连接有第二拉绳(15),转轴(92)中部开有通孔(14),第二拉绳(15)穿过通孔(14)并连接有拉环(16)。

7.根据权利要求6所述的一种混凝土浇筑用中转车,其特征在于,还包括有第一挡板(17)和第二挡板(18),支板(13)右侧上部连接有第一挡板(17),第一挡板(17)位于安装板(610)上方,料斗(5)左侧最上部连接有第二挡板(18)。
