专利号: 2017114343250
申请人: 诸暨市宏益机械厂
专利类型:发明专利
专利状态:已下证
专利领域: 编织;花边制作;针织;饰带;非织造布
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

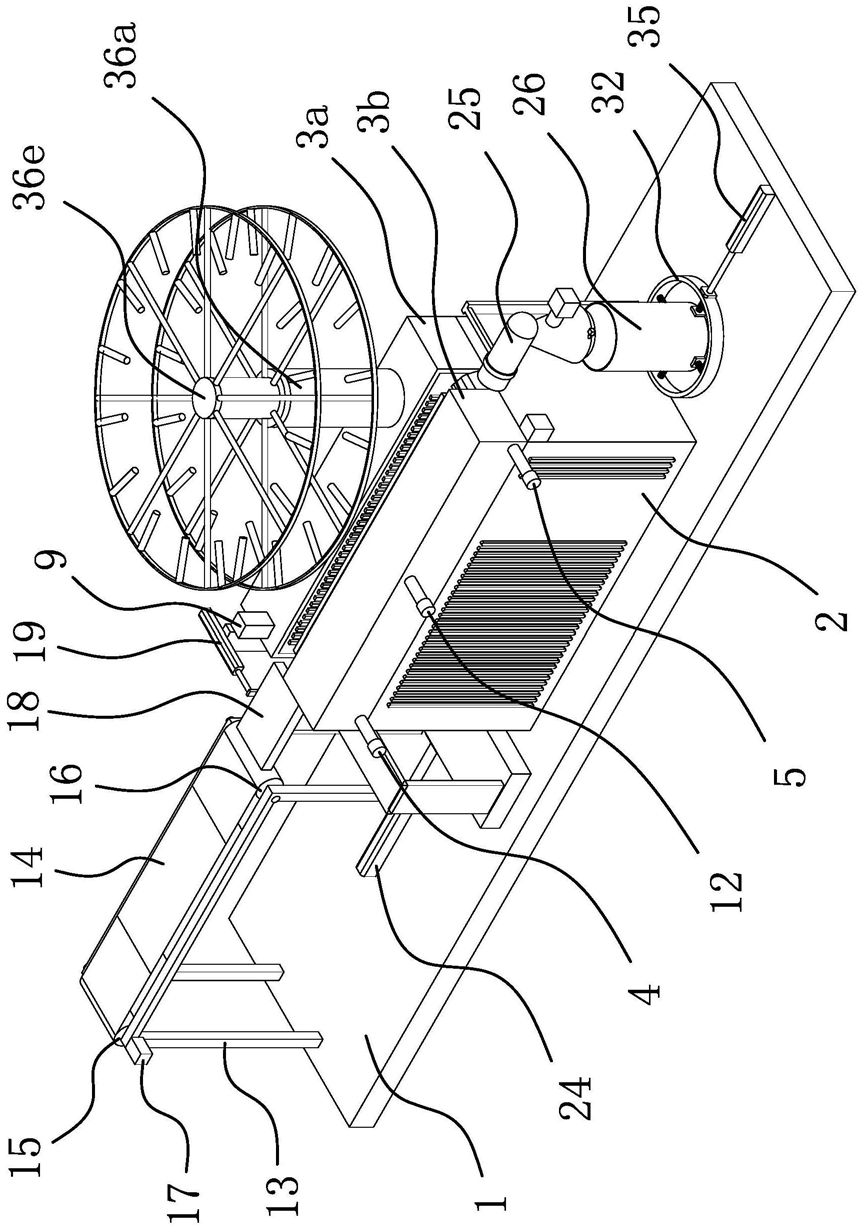

1.一种改良结构的宠物袜的封口设备,包括底座和固定在底座上的机箱,所述的机箱中设有能够实现宠物袜一端开口封闭的封口机构和控制封口机构运行的控制系统,其特征在于,所述的机箱上固定有工作板,所述的工作板包括组合板一和组合板二,组合板一和组合板二之间形成通道,通道的一端形成一进料口,进料口处设有用于送入宠物袜的进料装置,所述的进料装置包括输送带,上述底座的一端固定有一支撑架,所述的支撑架上通过轴向固定周向转动的方式设有主动输送轴和从动输送轴,主动输送轴与一输送电机二相连,且主动输送轴和从动输送轴上分别固定有主动辊和从动辊,所述的输送带传动设置在主动辊和从动辊之间,输送带的下料端设有能够将宠物袜从水平状态转化为竖直状态的翻转送料结构;通道的另一端形成一出料口,出料口处设有用于送出宠物袜的下料装置,所述的下料装置包括出料管和下料桶,所述的出料管通过支架三固定在底座上,出料管一端与上述出料口相连通,出料管的另一端朝向下,所述的下料桶通过可拆卸结构固定在底座上,且下料桶处于出料管出口处的下方;所述的进料口与出料口之间设有一能够使宠物袜从进料口输送至出料口的输送机构,所述的组合板一和组合板二之间设有能够调节两者之间通道大小的粗调结构;所述的组合板一上还设有线筒安装装置,所述的线筒安装装置包括主线筒架,所述的主线筒架设置在工作板的上方,主线筒架包括呈空心管状的立柱一、滑动设置在立柱一内的立柱二、固定在立柱一上的挂杆一和固定在立柱二上的挂杆二,所述的挂杆一和挂杆二均围成圆形,所述的挂杆一通过若干支撑杆一固定在立柱一上,所述的挂杆一上固定有若干用于安装线筒的安装杆一,所述的挂杆二通过若干支撑杆二固定在立柱二上,所述的挂杆二上固定有若干用于安装线筒的安装杆二。

2.根据权利要求1所述的改良结构的宠物袜的封口设备,其特征在于,所述的粗调结构包括开设在组合板一上的连接孔一和连接孔二、开设在组合板二上的连接孔三和连接孔四,连接孔一和连接孔三相对应,连接孔二和连接孔四相对应,所述的连接孔一和连接孔三之间螺纹连接有螺杆一,所述的连接孔二和连接孔四之间螺纹连接有螺杆二。

3.根据权利要求2所述的改良结构的宠物袜的封口设备,其特征在于,所述的输送机构包括转动设置在组合板一上的链条和滑动设置在组合板二上的挡板二,所述的组合板一的一侧开设有一安装槽一,所述的安装槽一中通过轴向固定周向转动的方式竖直设有主动轴和从动轴,主动轴与一输送电机一相连,且主动轴和从动轴上分别固定有主齿轮和从齿轮,所述的链条传动设置在主齿轮和从齿轮之间,链条的链节上均匀固定有挡板一;所述的组合板二的一侧开设有一安装槽二,所述的挡板二设置在安装槽二中,挡板一与挡板二之间的间隙形成供宠物袜通过的通道,所述的挡板二与组合板二之间设有能够调节两者之间间距的微调结构。

4.根据权利要求3所述的改良结构的宠物袜的封口设备,其特征在于,所述的微调结构包括开设在组合板二上的连接孔五和螺杆三,上述的挡板二通过轴承转动连接在螺杆三的端部,所述的螺杆三螺纹连接在连接孔五中。

5.根据权利要求1所述的改良结构的宠物袜的封口设备,其特征在于,所述的翻转送料结构包括送料板和翻转气缸,上述的底座上滑动设有一滑板,所述的滑板处于进料口与支撑架之间,所述的滑板上竖直固定有一支架一,所述的支架一上端水平固定一翻转轴,所述的送料板铰接在所述翻转轴上,所述的翻转气缸处于送料板的一侧,且翻转气缸的缸体通过支架二固定在滑板上,翻转气缸的活塞杆水平设置,活塞杆的端部固定有能将送料板从水平状态转化为竖直状态的推板。

6.根据权利要求5所述的改良结构的宠物袜的封口设备,其特征在于,所述的底座上设有一滑动气缸,滑动气缸的缸体固定在底座上,滑动气缸的活塞杆水平设置且端部固定在上述滑板上。

7.根据权利要求1或2或3或4所述的改良结构的宠物袜的封口设备,其特征在于,所述出料管出口处的一侧固定有一吸料管,所述的吸料管与出料管相连通,且吸料管还与一能够将掉落至出料管中的宠物袜吸取至下料桶中的负压风机相连,所述出料管出口处的两侧壁上还分别固定有红外线发射器和红外线接收器,红外线发射器和红外线接收器均处于吸料管与出料管连接点的上方,且红外线发射器朝向红外线接收器,红外线发射器和红外线接收器形成一条感应直线,所述的感应直线穿过出料管的轴心线,所述的底座上还固定有一PLC可编程控制器,所述的红外线接收器和负压风机均通过线路与所述的PLC可编程控制器相连,所述的出料管的出料端通过铰接轴铰接有一管盖,所述的铰接轴的一端与一摆动电机相连,所述的摆动电机固定在出料管的外侧壁上,所述的摆动电机通过线路与上述的PLC可编程控制器相连。

8.根据权利要求7所述的改良结构的宠物袜的封口设备,其特征在于,所述的可拆卸结构包括定位环,所述的定位环的内壁上均匀设有若干定位块,所述的定位环与定位块之间均设有弹簧,弹簧的一端固定在定位环上,弹簧的另一端固定在定位块上,所述的底座上设有一移动气缸,移动气缸的缸体固定在底座上,移动气缸的活塞杆水平设置且端部固定在上述定位环上。
