专利号: 2017114343369
申请人: 李梦颖
专利类型:发明专利
专利状态:已下证
专利领域: 缝纫;绣花;簇绒
更新日期:2025-04-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

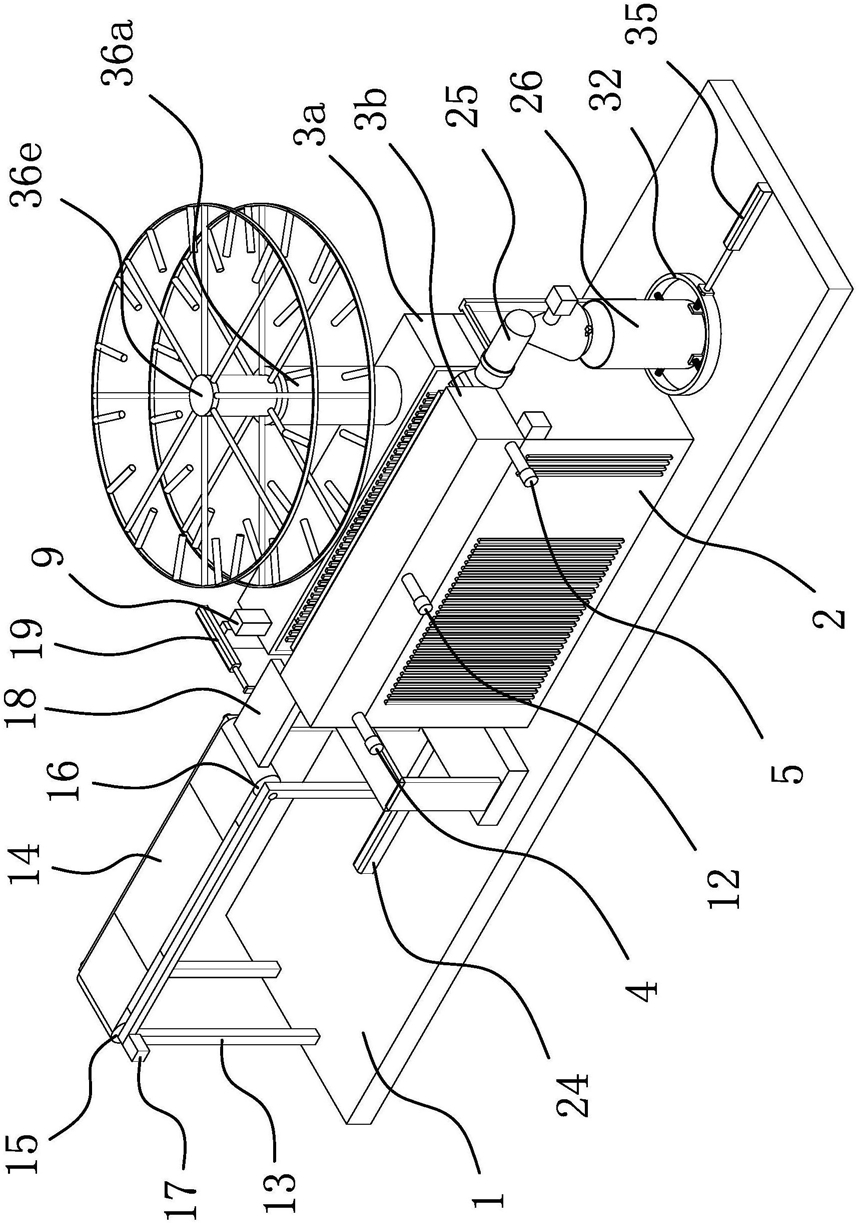

1.一种改良结构的宠物袜封口设备中的进料装置,所述的宠物袜的封口设备包括底座和固定在底座上的机箱,其特征在于,所述的机箱上固定有工作板,所述的工作板包括组合板一和组合板二,组合板一和组合板二之间形成通道,通道的一端形成一进料口,通道的另一端形成一出料口,本进料装置设置在进料口处,包括输送带,所述底座的一端固定有一支撑架,所述的支撑架上通过轴向固定周向转动的方式设有主动输送轴和从动输送轴,主动输送轴与一输送电机二相连,且主动输送轴和从动输送轴上分别固定有主动辊和从动辊,所述的输送带传动设置在主动辊和从动辊之间,输送带的下料端设有能够将宠物袜从水平状态转化为竖直状态的翻转送料结构;所述的组合板一上还设有线筒安装装置,所述的线筒安装装置包括主线筒架,所述的主线筒架设置在工作板的上方,主线筒架包括呈空心管状的立柱一、滑动设置在立柱一内的立柱二、固定在立柱一上的挂杆一和固定在立柱二上的挂杆二,所述的挂杆一和挂杆二均围成圆形,所述的挂杆一通过若干支撑杆一固定在立柱一上,所述的挂杆一上固定有若干用于安装线筒的安装杆一,所述的挂杆二通过若干支撑杆二固定在立柱二上,所述的挂杆二上固定有若干用于安装线筒的安装杆二。

2.根据权利要求1所述的改良结构的宠物袜封口设备中的进料装置,其特征在于,所述的翻转送料结构包括送料板和翻转气缸,上述的底座上滑动设有一滑板,所述的滑板处于进料口与支撑架之间,所述的滑板上竖直固定有一支架一,所述的支架一上端水平固定一翻转轴,所述的送料板铰接在所述翻转轴上,所述的翻转气缸处于送料板的一侧,且翻转气缸的缸体通过支架二固定在滑板上,翻转气缸的活塞杆水平设置,活塞杆的端部固定有能将送料板从水平状态转化为竖直状态的推板。

3.根据权利要求2所述的改良结构的宠物袜封口设备中的进料装置,其特征在于,所述的底座上设有一滑动气缸,滑动气缸的缸体固定在底座上,滑动气缸的活塞杆水平设置且端部固定在上述滑板上。

4.根据权利要求3所述的改良结构的宠物袜封口设备中的进料装置,其特征在于,所述的支架一包括支撑柱一、连接板和铰接板,支撑柱一的下端固定在滑板上,所述的连接板的一端固定在支撑柱一的上端,所述的铰接板的下端固定在连接板的另一端,铰接板的上端水平固定有一铰轴。

5.根据权利要求4所述的改良结构的宠物袜封口设备中的进料装置,其特征在于,所述的送料板的下方开设有一通槽,通槽的两侧壁上分别固定有一轴承,上述的铰轴的两端分别固定在所述轴承的内圈中。

6.根据权利要求3所述的改良结构的宠物袜封口设备中的进料装置,其特征在于,所述的支架二包括支撑柱二和安装板,支撑柱二的下端固定在滑板上,所述的安装板固定在支撑柱二的上端,上述的翻转气缸的缸体固定在安装板上。

7.根据权利要求1或2或3所述的改良结构的宠物袜封口设备中的进料装置,其特征在于,所述的组合板一和组合板二之间设有能够调节两者之间通道大小的粗调结构,该粗调结构包括开设在组合板一上的连接孔一和连接孔二、开设在组合板二上的连接孔三和连接孔四,连接孔一和连接孔三相对应,连接孔二和连接孔四相对应,所述的连接孔一和连接孔三之间螺纹连接有螺杆一,所述的连接孔二和连接孔四之间螺纹连接有螺杆二。

8.根据权利要求1或2或3所述的改良结构的宠物袜封口设备中的进料装置,其特征在于,所述的进料口与出料口之间设有一能够使宠物袜从进料口输送至出料口的输送机构,该输送机构设置包括转动设置在组合板一上的链条和滑动设置在组合板二上的挡板二,所述的组合板一的一侧开设有一安装槽一,所述的安装槽一中通过轴向固定周向转动的方式竖直设有主动轴和从动轴,主动轴与一输送电机一相连,且主动轴和从动轴上分别固定有主齿轮和从齿轮,所述的链条传动设置在主齿轮和从齿轮之间,链条的链节上均匀固定有挡板一;所述的组合板二的一侧开设有一安装槽二,所述的挡板二设置在安装槽二中,挡板一与挡板二之间的间隙形成供宠物袜通过的通道,所述的挡板二与组合板二之间设有能够调节两者之间间距的微调结构。

9.根据权利要求8所述的改良结构的宠物袜封口设备中的进料装置,其特征在于,所述的微调结构包括开设在组合板二上的连接孔五和螺杆三,上述的挡板二通过轴承转动连接在螺杆三的端部,所述的螺杆三螺纹连接在连接孔五中。

10.根据权利要求9所述的改良结构的宠物袜封口设备中的进料装置,其特征在于,所述的安装槽二的底部开设有一凹槽,所述的挡板二的下部固定有一滑条,所述的滑条滑动设置在所述凹槽中。
