专利号: 2017114385588
申请人: 洛阳大成磁科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

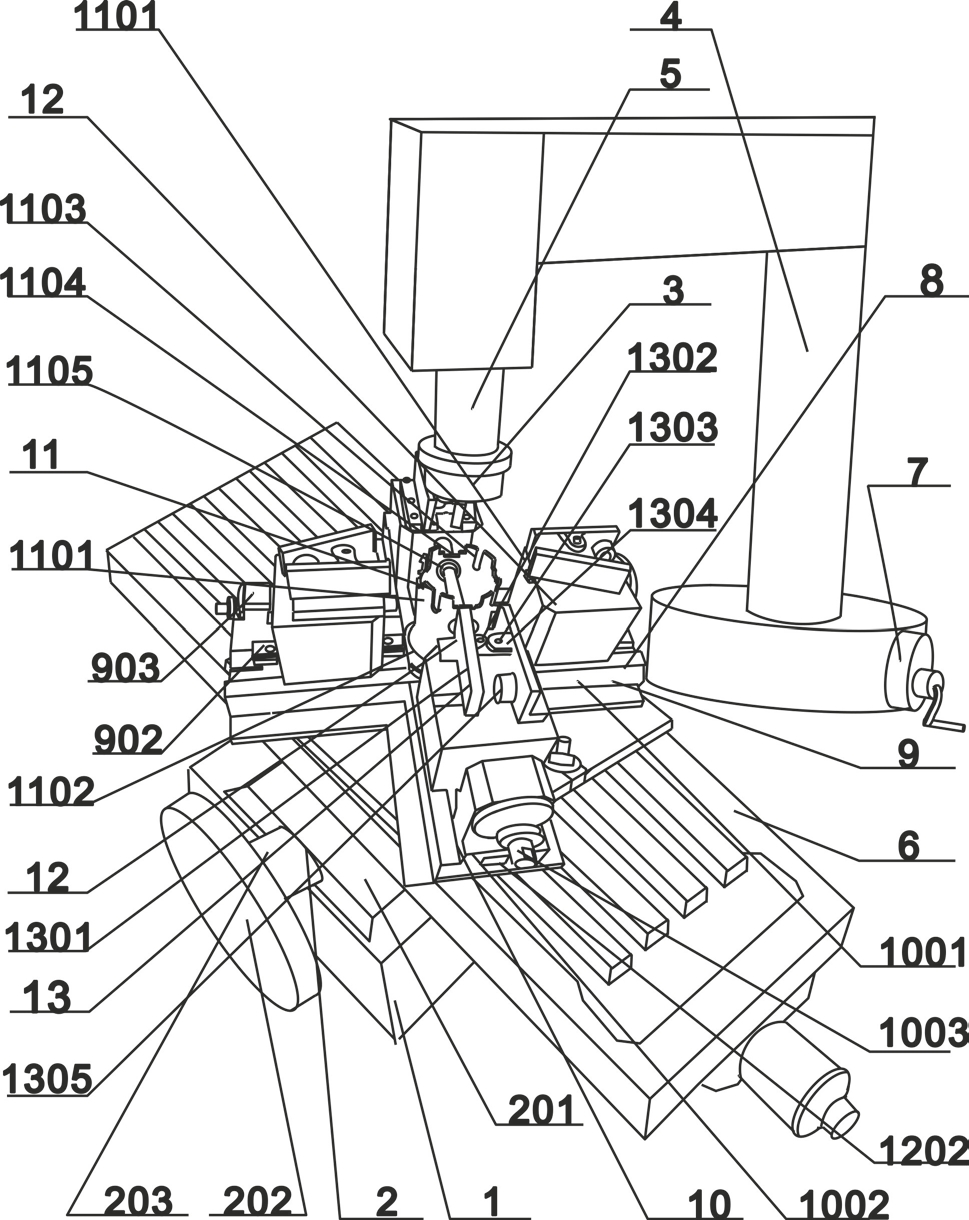

1.一种钕铁硼磁材坯件的多工位切割装置,包括底座、调整装置、圆筒刀、圆筒刀支架;其特征在于:底座固定设置在底部位置,底座的上部固定设置有调整装置,调整装置的上部固定设置有支撑台;调整装置包括移动平台,移动平台固定设置在底座的上部,移动平台的中间位置设置有调整杆,调整杆的一端固定在移动平台中,另一端固定设置有调整盘;圆筒支架固定设置在支撑台的右侧位置,圆筒支架右侧固定设置有用于调整圆筒支架高低的支架调整杆;在圆筒支架的左侧下部突出部,竖直设置有转轴,转轴的下部固定设置有圆筒刀;在支撑台的上部位置固定设置有切割工作台,切割工作台包括横向滑动装置,横向滑动装置固定设置在支撑台的上部的横向位置,纵向滑动装置固定设置在支撑台的上部的纵向位置,横向滑动装置与纵向滑动装置垂直交叉设置;横向滑动装置包括横向滑动平台,横向滑动平台的中间位置固定设置有横向滑轨;横向丝杆固定设置在横向滑动平台的一侧位置,横向丝杆左右端,分别通过连接板与设置在横向滑动平台上的左右滑动台固定连接;横向丝杆的一端固定在横向滑动平台的左端,横向丝杆的另一端固定设置有齿轮;横向丝杆和纵向丝杆上设置的螺纹是反向螺纹,通过横向丝杆和纵向丝杆的转动,使设置在横向丝杆和纵向丝杆两端的滑动台,向固定筒的中心位置滑动;滑动台在横向滑动装置固定设置有两个,分别固定设置在横向滑动装置的两端;滑动台包括本体,本体的底部中间位置固定设置有卡接槽;设置在横向滑动装置上的滑动台通过卡接槽固定在横向滑轨上,设置在纵向滑动装置上的滑动台通过卡接槽固定在纵向滑轨上;纵向滑动装置包括纵向滑动平台,在纵向滑动平台的中间位置固定设置有纵向滑轨;纵向丝杆穿过固定筒上设置的圆孔与设置在纵向滑动平台上的两个滑动台固定连接,纵向丝杆的一端固定在纵向滑动平台的后端,另一端固定设置有齿轮;滑动台在纵向滑动装置固定设置有两个,分别固定设置在纵向滑动装置的两端;固定筒固定设置在横向滑动装置与纵向滑动装置的中心位置;固定筒包括筒体,筒体的底部固定设置有固定座,筒体与固定座固定连接,固定座固定在切割工作台中间位置的底部,冷却管放置槽固定设置在筒体的四周,固定槽同样固定设置在筒体的四周,圆孔设置有两个,一个设置在筒体的前内壁上,另一个设置在筒体的后内壁上,两个圆孔对称设置形成条直线;滑动台固定设置在切割工作台上,每一个滑动台上固定设置有夹紧装置;夹紧装置由两块夹紧板组成,左夹紧板上靠近固定筒的位置固定设置有凸环,右夹紧板靠近固定筒的位置固定设置有卡紧环,在凸环和卡紧环的中心固定设置有固定孔;右夹紧板的前部中心位置固定设置有限位凸柱;固定设置在左夹紧板上的凸环,与固定设置在右夹紧板上的卡紧环对称设置,凸环卡套在卡紧环中,凸环和卡紧环上的两个固定孔上下对准,限位圆柱顶紧左夹紧板,利用螺母通过固定孔固定凸环和卡紧环配合使用。

2.根据权利要求1所述的一种钕铁硼磁材坯件的多工位切割装置,其特征在于:冷却管放置槽和固定槽在筒体的圆周上,呈交叉、等间距固定设置,冷却管放置槽和固定槽固定设置的个数相同;冷却管放置槽和固定槽分别两个一组对称设置。
