专利号: 2017114387687
申请人: 山东科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

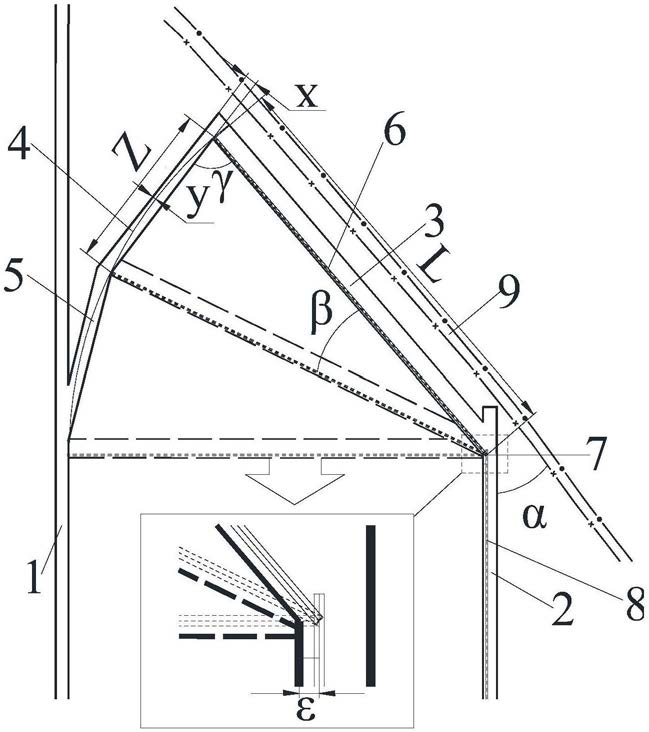

1.一种不规则综采工作面初采阶段等长调面方法,其特征在于,所述方法依次包括以下步骤:a、当所述不规则综采工作面的轨道顺槽与运输顺槽受到与其夹角α大于40°的较大落差的不导水斜交断层影响时,沿着与所述不导水斜交断层延伸方向基本平行的方向布置开切眼,并在所述开切眼与不导水斜交断层之间留设宽度为5m的保护煤柱,所述开切眼一端连接运输顺槽且由运输顺槽向轨道顺槽方向延伸,所述开切眼采用一定宽度的矩形断面;

b、确定调面中心和调面旋转半径:以开切眼与运输顺槽连接处的刮板输送机机头端为调面中心,利用式(1)确定调面旋转半径;

所述调面旋转半径=开切眼长度L+刮板输送机机头端与运输顺槽煤壁侧的距离ε  (1);

c、计算第一段调面联络巷的参数,所述参数采用如下方法确定:c1、依据煤层顶板岩层特性及技术经济因素确定调面联络巷的宽度x;

c2、在巷道布置平面图中,以所述调面中心为圆心,以所述调面旋转半径为半径,画圆连接轨道顺槽内侧与所述开切眼另一端的内侧;

c3、依据公式(2)求解第一段调面联络巷所对应的圆心角β:cos(β/2)=(L+ε-x+y)/(L+ε)    (2);

公式(2)中:y为刮板输送机机尾端与调面联络巷道外帮的最小距离;

L为开切眼长度;

x为调面联络巷的宽度;

ε为刮板输送机机头端与运输顺槽煤壁侧的距离;

c4、根据式(3)确定第一段调面联络巷与开切眼的夹角γ:γ=90°-β/2     (3);

c5、以第一段调面联络巷所对应的圆心角β所对应的圆弧段弦长确定第一段调面联络巷长度Z,如式(4)所示:Z=2(L+ε)sin(β/2)      (4);

d、第一段调面联络巷采用矩形断面,根据第一段调面联络巷与开切眼的夹角γ、调面联络巷的宽度x布置巷道内帮、外帮,以第一段调面联络巷长度Z为巷道延伸长度;

e、接步骤d,布置完第一段调面联络巷道后,参照步骤c计算下一段调面联络巷参数并布置下一段调面联络巷,依此类推,直至最后一段调面联络巷与轨道顺槽相连;

f、布置初采工作面设备,开始调面回采。

2.根据权利要求1所述的一种不规则综采工作面初采阶段等长调面方法,其特征在于:所述开切眼采用“锚网索+钢带”支护方式,靠中间加打两排单体点柱支护,开切眼上、下端头各配置2台端头支架,刮板输送机布置在开切眼靠近煤壁处,在运输顺槽靠近工作面侧布置有转载机及带式输送机。

3.根据权利要求1所述的一种不规则综采工作面初采阶段等长调面方法,其特征在于:所述调面联络巷的宽度x为5-6m。

4.根据权利要求1所述的一种不规则综采工作面初采阶段等长调面方法,其特征在于:所述刮板输送机机尾端与调面联络巷道外帮的最小距离y为1-2m。

5.根据权利要求1所述的一种不规则综采工作面初采阶段等长调面方法,其特征在于:所述方法应用于采用走向长壁或倾斜长壁采煤法开采的煤层倾角小于12°的煤层。
