专利号: 2017114418295
申请人: 柳州英飞科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2023-08-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

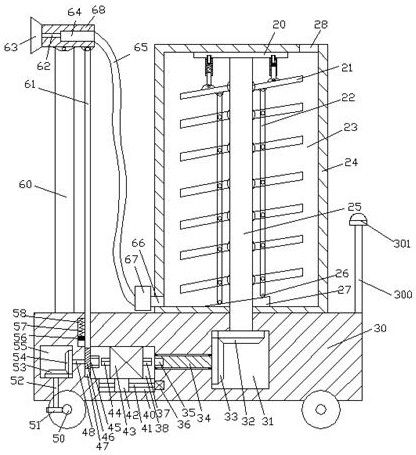

1.一种改进型桥梁维护装置,包括清洁车以及固定安装在所述清洁车上侧的箱体,其特征在于:所述清洁车内壁中分别设置有第一转接槽、滑接腔以及第二转接槽,所述第一转接槽内顶壁转动设置有第一锥轮,所述第一锥轮顶部端面固定安装有转接柱,所述转接柱与所述清洁车转动配合连接且向上伸长并穿入所述箱体中的空腔中,所述转接柱顶部端面与固定安装在所述空腔内顶壁的圆环转动配合连接,所述空腔内底壁固定安装有与所述转接柱转动配合连接的斜角盘,所述斜角盘与所述圆环之间的所述转接柱左右两侧铰接安装有多组旋转叶片,最上侧的所述旋转叶片下端面铰接安装有连接杆,所述连接杆向下伸长并与上下之间的每组旋转叶片铰接配合安装且底部伸长端尾安装有第一滚球,所述第一滚球与所述斜角盘相抵,最上侧的所述旋转叶片上端面铰接安装有与所述圆环配合安装的第一推压装置,所述第一转接槽左侧内壁设置有与所述第一锥轮配合连接的第二锥轮,所述第二锥轮左侧端面固定安装有与所述清洁车转动配合连接的第一转接轴,所述第一转接轴左侧端面内设置有与所述滑接腔相通的第一花键槽,所述滑接腔中滑接配合安装有第一电转机,所述第一电转机外侧设有托载部件,所述托载部件包括降震复合板与降温铁片,所述第一电转机底部端设置有驱动装置,所述第一电转机左右两侧端分别配合安装有第一花键轴和第二花键轴,所述第一花键轴与所述第一花键槽花键配合,所述滑接腔左侧端相通设有通接槽,所述通接槽向上伸长且与外界空间相通,所述通接槽中可转动的安装有偏心轮,所述偏心轮右侧端面固定安装有与所述第二花键轴花键配合连接的第二花键槽,所述偏心轮左侧端面固定安装有第二转接轴,所述第二转接轴左侧伸长端尾穿入所述第二转接槽中且端尾固定安装有第三锥轮,所述第二转接槽内底壁设置有与所述第三锥轮配合连接的第四锥轮,所述第四锥轮底部端面固定安装有向下伸长且与所述清洁车内壁转动配合连接的第三转接轴,所述第三转接轴底部伸长端尾透出所述清洁车下端面且端尾固定安装有涡轮,所述涡轮与车轮杆涡轮传动,所述偏心轮上侧的所述通接槽配合安装有摇摆杆,所述摇摆杆左侧的所述清洁车中设置有第二推压装置,所述摇摆杆顶部端面设有喷水装置,所述清洁车右侧顶部设有灯柱,所述灯柱顶部端面设有警报灯。

2.根据权利要求1所述的一种改进型桥梁维护装置,其特征在于:所述喷水装置包括固定安装在所述摇摆杆左侧的所述清洁车上端面的支杆,所述支杆顶部端面铰接安装有前后伸长设置的喷水座,所述喷水座左侧端面设置有前后多组喷水头,所述喷水座与所述摇摆杆铰接安装,所述喷水座内壁中设置有封堵阀,所述封堵阀与所述喷水头之间通过多个第一空心管相通,所述封堵阀右侧固定安装有皮管,所述皮管一端安装有气压泵,所述气压泵通过第二空心管与所述空腔相通设置。

3.根据权利要求1所述的一种改进型桥梁维护装置,其特征在于:所述驱动装置包括相通设置在所述滑接腔下侧内壁内的第一导接槽以及滑接配合安装在所述第一导接槽中的第一导接块,所述第一导接块中配合安装有螺状杆,所述螺状杆左侧端尾与所述第一导接槽左侧内壁转动配合连接,所述螺状杆右侧端尾安装有第二电转机,所述第一导接块顶部端面与所述第一电转机底部端面固定安装。

4.根据权利要求1所述的一种改进型桥梁维护装置,其特征在于:所述第二转接轴与所述第二花键槽位于同一中心线。

5.根据权利要求1所述的一种改进型桥梁维护装置,其特征在于:所述箱体顶部端面中设置有灌料孔。

6.根据权利要求1所述的一种改进型桥梁维护装置,其特征在于: 所述第一推压装置包括铰接安装在所述旋转叶片上端面的顶板,所述顶板滑接安装在滑接套下端面内的凹接槽中,所述顶板顶部端面的所述凹接槽中配合安装有第一弹力件,所述滑接套顶部端面内转动配合安装有第二滚球,所述第二滚球与设置在所述圆环下端面内的环槽配合连接。

7.根据权利要求1所述的一种改进型桥梁维护装置,其特征在于:所述第二推压装置包括设置在所述摇摆杆左侧的所述清洁车内壁内的第二导接槽,所述第二导接槽中滑接配合安装有第二导接块,所述第二导接块上侧的所述第二导接槽中配合安装有第二弹力件,所述第二导接块右侧端面与所述摇摆杆左侧端面固定连接。

8.根据权利要求1所述的一种改进型桥梁维护装置,其特征在于:所述降震复合板设置在所述第一电转机的上端和下端且与所述第一电转机固定连接,所述降温铁片设置在所述第一电转机的前端和后端且与所述第一电转机的外壳固定连接,所述降温铁片的上端和下端均与所述降震复合板固定连接,所述第一电转机的前端和后端分别设有一片以上的所述降温铁片。
