专利号: 2017114422464
申请人: 东阳市森美森工贸有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 干燥
更新日期:2024-02-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种物料干燥装置,其特征在于,包括:

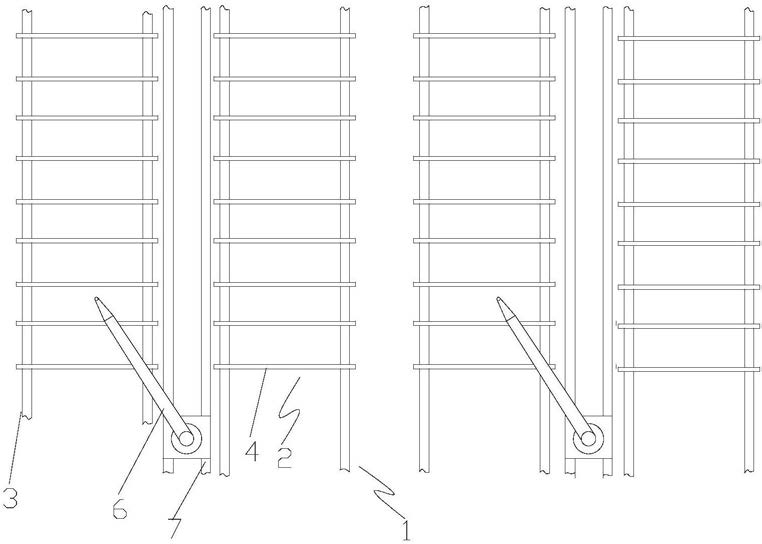

至少一个干燥模块(1),所述干燥模块(1)包括若干个风管组件(2)以及用于支撑若干风管组件(2)的支架(3),所述风管组件(2)包括主风管(4),所述主风管(4)的两端分别架设在两个所述支架(3)上,所述主风管(4)上设置有竖直向下的支管(5);

各所述风管组件(2)的主风管(4)上设置有抽风机和/或吹风机;

移位机构,用于调整所述风管组件(2)在所述支架(3)上的位置;

所述移位机构包括可沿支架(3)长度方向移动的吊臂(6),所述吊臂(6)用于吊装所述风管组件(2),以使所述风管组件(2)在支架(3)上调整位置;

所述干燥模块(1)平行设置有多个;

所述干燥模块(1)每偶数个为一组,同一组偶数个干燥模块(1)中位于中间位置处的两个干燥模块(1)之间设置有滑轨(7),吊臂(6)滑动设置在所述滑轨(7)上,吊臂(6)两侧两两相邻的两个干燥模块(1)相邻的一侧共用一个支架(3);

所述支架(3)的顶部设置有风道(8),所述主风管(4)密封插接在所述风道(8)上,并与所述主风管(4)连通,至少一个相邻的所述主风管(4)之间的风道(8)上设置有控制阀;

所述支架(3)的顶部与所述主风管(4)相配合的位置处设置有与所述主风管(4)的形状相匹配的定位凹槽(11)。

2.根据权利要求1所述的物料干燥装置,其特征在于,所述风道(8)的出口处设置有弹性挡膜,所述弹性挡膜用于在所述主风管(4)拔出所述风道(8)时关闭所述风道(8)。

3.根据权利要求1所述的物料干燥装置,其特征在于,每个所述干燥模块(1)的主风管(4)一端共同连接至第一总管(9),所述第一总管(9)通过软管连接至风机(10);或,每个所述干燥模块(1)的一部分主风管(4)一端共同连接至第一总管(9),另一部分主风管(4)的一端共同连接至第二总管(12),所述第一总管(9)连接至吹风机,第二总管(12)连接至抽风机。
