专利号: 201711443697X
申请人: 芜湖市恒浩机械制造有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

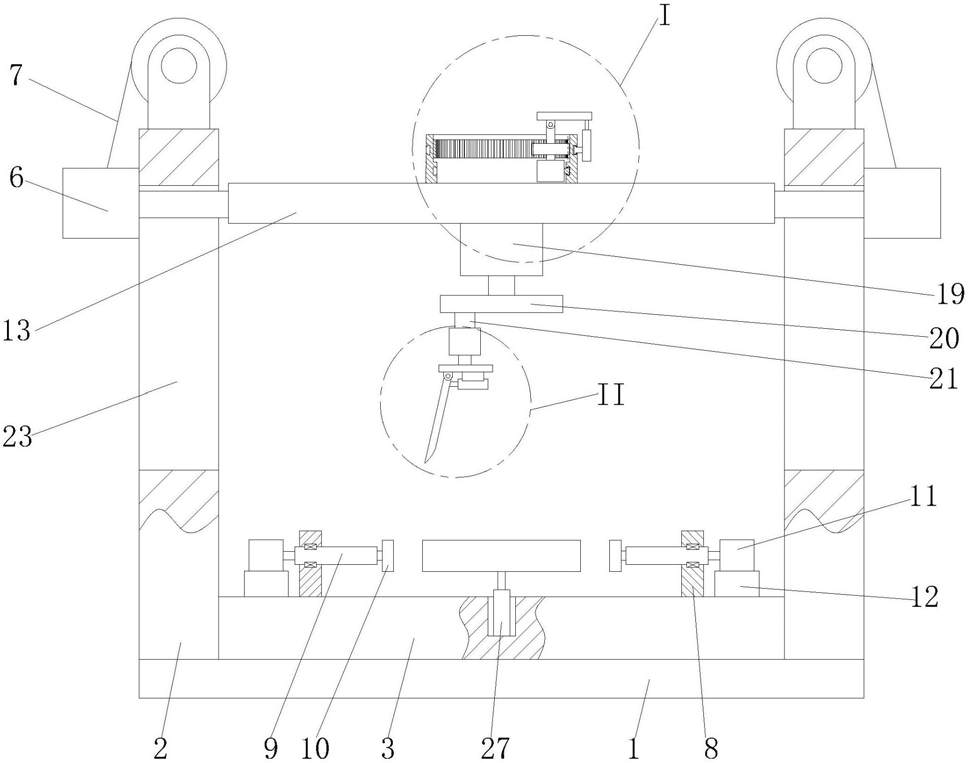

1.一种切削打磨机,包括底座(1)、设置在底座(1)上的架子(2),其特征在于:所述的底座(1)上设置有用于摆放工件并将工件旋转的旋转装置;所述的架子(2)设置有两个,所述的两个架子(2)之间设置有用于为工件提供切削及打磨的加工装置,所述的两个架子(2)上均设置有用于为加工装置提供翻转及升降的位置调节装置。

2.根据权利要求1所述的一种切削打磨机,其特征在于:所述的旋转装置包括设置在底座(1)上的放置板(3)、设置在放置板(3)内的举升缸(27)、设置在放置板(3)上的两个夹紧机构、设置在两个夹紧机构上的转动机构。

3.根据权利要求2所述的一种切削打磨机,其特征在于:所述的夹紧机构包括设置在放置板(3)上的转动板(8)、与转动板(8)连接的第一伸缩缸(9)、设置在第一伸缩缸(9)上的夹紧块(10),所述的第一伸缩缸(9)设置在转动板(8)的中心部位。

4.根据权利要求3所述的一种切削打磨机,其特征在于:所述的转动机构包括设置在转动板(8)的中心部位的转动电机(11)、用于支撑转动电机(11)的支撑座(12),所述的支撑座(12)固定在放置板(3)上。

5.根据权利要求1所述的一种切削打磨机,其特征在于:所述的加工装置包括连接板(13)、设置在连接板(13)上端的打磨机构、设置在连接板(13)下端的切削机构。

6.根据权利要求5所述的一种切削打磨机,其特征在于:所述的打磨机构包括设置在连接板(13)上的内齿圈(14)、与内齿圈(14)啮合的齿轮(15)、与齿轮(15)铰接的打磨块(16)、设置在齿轮(15)端部的齿轮电机(17),所述的内齿圈(14)的外部设置有与打磨块(16)配合用于调节角度的第二伸缩缸(18)。

7.根据权利要求5所述的一种切削打磨机,其特征在于:所述的切削机构包括设置在连接板(13)上的切削电机(19)、与切削电机(19)连接的转动盘(20)、设置在转动盘(20)偏心位置处的连接柱(21),所述的连接柱(21)上设置有连板电机(26),所述的连板电机(26)上设置有连板(22),所述的连板(22)上铰接有切削刀片(4),所述的板(22)上还设置有与切削刀片(4)配合的用于调节角度的第三伸缩缸(5)。

8.根据权利要求5所述的一种切削打磨机,其特征在于:所述的位置调节装置包括设置在连接板(13)端部上的位置电机(6)、设置在架子(2)上与位置电机(6)连接的用于实现位置电机(6)与连接板(13)升降的卷筒机构,所述的架子(2)上设置有与位置电机(6)配合的轨道(23)。

9.根据权利要求8所述的一种切削打磨机,其特征在于:所述的卷筒机构包括设置在架子(2)上的卷筒(24)、与卷筒(24)连接的卷筒电机(25)、卷绕在卷筒(24)上的钢丝绳(7),所述的钢丝绳(7)与卷筒电机(25)配合。
