1.一种氧化亚铁/氧化亚铜纳米复合材料的制备方法，其特征在于，以铁盐和金属铜为原料，利用二者间的氧化还原反应和一步低温水热方法制备得到组成和粒径可控的复合材料。

2.根据权利要求1所述的氧化亚铁/氧化亚铜纳米复合材料的制备方法，其特征在于，包括以下步骤：

1)将铁盐溶解于水中，得到铁盐溶液，控制浓度为2.5*10-3-7.5*10-2mol/L；

2)将金属铜加入到上述铁盐溶液中，持续搅拌5-30min；

3)将上述溶液置于反应釜内，80-150℃的温度下反应0.5-8h；

4)将步骤3)所得产物洗涤剂洗涤1-3次，再在0-120℃温度下干燥2-12h。

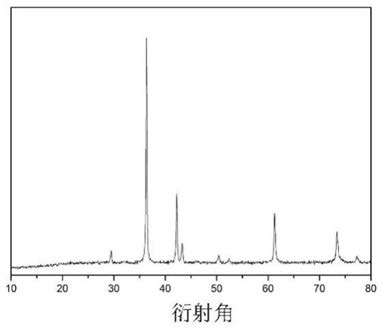

3.根据权利要求1或2所述的氧化亚铁/氧化亚铜纳米复合材料的制备方法，其特征在于，铁盐为氯化铁、硝酸铁或硫酸铁中的一种或多种的组合。

4.根据权利要求1或2所述的氧化亚铁/氧化亚铜纳米复合材料的制备方法，其特征在于，金属铜为铜粉、铜片或泡沫铜中的一种或多种的组合。

5.根据权利要求2所述的氧化亚铁/氧化亚铜纳米复合材料的制备方法，其特征在于，步骤2)中，控制金属铜上铁离子的量为1*10-5mol/cm2-3*10-4mol/cm2。

6.根据权利要求2所述的氧化亚铁/氧化亚铜纳米复合材料的制备方法，其特征在于，步骤4)中所述的洗涤剂为水、乙醇或丙酮。
