专利号: 2017114475033
申请人: 烟台三新新能源科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2023-11-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

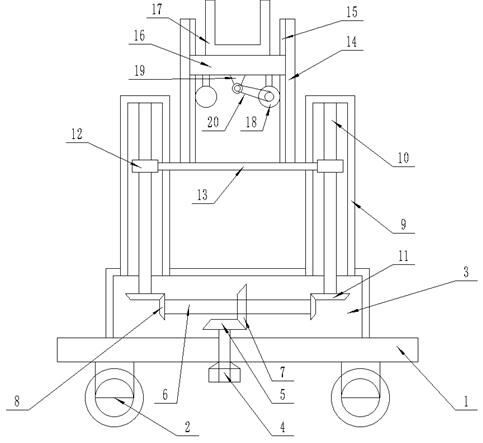

1.一种道路桥梁施工用物料提升装置,其特征在于:包括底座(1)、万向轮(2)、第一罩壳(3)、第一电机(4)、第一伞齿(5)、转轴(6)、第二伞齿(7)、第三伞齿(8)、第二罩壳(9)、丝杠(10)、第四伞齿(11)、螺纹套(12)、连接平台(13)、立板(14)、滑轨(15)、升降平台(16)、提升框(17)、提升轮(18)、第二电机(19)和皮带(20);所述底座(1)的下表面设有数个万向轮(2);所述底座(1)的上表面上固定连接有一个第一罩壳(3);所述第一罩壳(3)上表面左、右两侧均固定连接有一个第二罩壳(9);所述第二罩壳(9)的腔室中活动连接有一个丝杠(10);所述丝杠(10)的末端上均轴连接有一个第四伞齿(11);所述第四伞齿(11)上均啮合有一个第三伞齿(8);所述第三伞齿(8)之间固定连接有一个转轴(6);所述转轴(6)的外表面中心位置上固定连接有一个第二伞齿(7);所述第二伞齿(7)上啮合有一个第一伞齿(5);

所述第一伞齿(5)轴连接在第一电机(4)的输出轴上;所述丝杠(10)上均通过螺纹连接有一个螺纹套(12);所述螺纹套(12)之间固定连接有一个连接平台(13);所述连接平台(13)上表面两侧均固定连接有一个立板(14);所述立板(14)的内侧表面上均固定连接有一个滑轨(15);所述滑轨(15)上滑动连接有一个升降平台(16);所述升降平台(16)上固定连接有一个提升框(17);所述升降平台(16)下表面的中心位置上固定连接有一个第二电机(19);所述升降平台(16)下表面的两侧均连接有一个提升轮(18),所述提升轮(18)分别连接在对应的滑轨(15)上;所述第二电机(19)的输出轴上通过皮带(20)与任意一个提升轮(18)的输入轴相连接在一起。

2.根据权利要求1所述的一种道路桥梁施工用物料提升装置,其特征在于:还包括细化

室(21)、细化室出口(22)、第三电机(23)、搅拌轴(24)、搅拌杆(25)、第一细化轮(26)、第二细化轮(27)、提升室(28)、提升室进口(29)、提升轴(30)、第四电机(31)和提升室出口(32);

所述细化室出口(22)位于提升框(17)的上方;所述细化室出口(22)固定连通在细化室(21)的右侧外表面下端;所述细化室(21)的腔室内部上方设有第一细化轮(26)和第二细化轮(27);所述细化室(21)的腔室内部下方活动连接有一个搅拌轴(24);所述搅拌轴(24)的外表面上固定连接有数个搅拌杆(25);所述细化室(21)的下表面上固定连接有一个第三电机(23);所述第三电机(23)的输出轴与搅拌轴(24)轴连接在一起;所述细化室(21)的上方设有一个提升室出口(32);所述提升室出口(32)固定连通在提升室(28)的右侧外表面上方;

所述提升室(28)的腔室中活动连接有一个提升轴(30);所述提升室(28)的顶端上固定连接有一个第四电机(31);所述第四电机(31)的输出轴与提升轴(30)轴连接在一起;所述提升室(28)的左侧外表面下端固定连通有一个提升室进口(29)。

3.根据权利要求2所述的一种道路桥梁施工用物料提升装置,其特征在于:还包括下板

(33)、下铰接座(34)、上铰接座(35)、上板(36)、上升降杆(37)、下升降杆(38)、连接轴(39)、侧铰接座(40)、外管(41)、内管(42)、锁紧杆(43)、气压杆安装座(44)、气压杆(45)、凹槽(46)、滑座(47)、第五电机(48)、传送带(49)、下升降杆(50)和上升降杆(51);所述下板(33)上表面的左、右两侧均固定连接有一个下铰接座(34);所述下板(33)上表面的中心位置上固定连接有一个外管(41);所述下板(33)的上方设有一个上板(36);所述上板(36)下表面的左、右两侧均固定连接有一个上铰接座(35);所述下铰接座(34)上均铰接有一个下升降杆(38);所述上铰接座(35)上均铰接有一个上升降杆(37);所述上升降杆(37)和下升降杆(38)之间通过连接轴(39)铰接在一起;所述上升降杆(37)的内侧表面上均固定连接有一个侧铰接座(40);所述外管(41)的腔室中滑动连接有一个内管(42);所述外管(41)的外表面上设有一个调节内管(42)高度的锁紧杆(43);所述内管(42)的顶端上固定连接有一个气压杆安装座(44);所述气压杆安装座(44)的两端均固定连接有一个气压杆(45);所述气压杆(45)的输出轴均铰接在对应的侧铰接座(40)上;所述上板(36)上表面左侧设有一个凹槽(46);所述上板(36)上表面右侧固定连接有一个下升降杆(50);所述下升降杆(50)中设有一个上升降杆(51);所述凹槽(46)中滑动连接有一个滑座(47);所述滑座(47)上固定连接有一个第五电机(48);所述上升降杆(51)的顶端与第五电机(48)的输出轴上连接有一个传送带(49),所述传送带(49)位于提升室进口(29)左侧上方。

4.根据权利要求3所述的一种道路桥梁施工用物料提升装置,其特征在于:所述第五电

机(48)为变频电机。

5.根据权利要求2所述的一种道路桥梁施工用物料提升装置,其特征在于:所述提升轴

(30)为螺旋轴。

6.根据权利要求2所述的一种道路桥梁施工用物料提升装置,其特征在于:所述细化室

出口(22)和提升室出口(32)均呈喇叭口状。

7.根据权利要求1所述的一种道路桥梁施工用物料提升装置,其特征在于:所述万向轮

(2)上均设有防滑装置。
