1.一种以水氯镁石为原料制备氧化镁气凝胶的方法，其特征在于：所述制备方法包括如下步骤：

1）将水氯镁石、蒸馏水、醇溶剂、水溶性高分子进行混合，搅拌5 120min得到透明溶液，~再将环氧化合物加入到溶液中搅拌5 60min得到溶胶；其中水氯镁石、蒸馏水、醇溶剂、水溶~性高分子以及环氧化合物的质量比为1:1 50:5 70:0.01 1:0.1 5；

~ ~ ~ ~

2）将步骤1）制得的溶胶密封进行凝胶化，凝胶化温度为20 95℃，凝胶化时间为2 20h，~ ~得到氧化镁湿凝胶；

3）将步骤2）得到的氧化镁湿凝胶用蒸馏水进行浸泡洗涤，洗涤次数不少于三次，每次时间不少于2小时，蒸馏水用量不少于湿凝胶的体积；

4）将步骤3）浸洗后的湿凝胶进行干燥，采用超临界干燥、或为真空冷冻干燥、或为常压干燥，制备得到氧化镁气凝胶。

2.根据权利要求1所述的一种以水氯镁石为原料制备氧化镁气凝胶的方法，其特征在于：所述步骤1）中的醇溶剂为甲醇、乙醇、丙醇、异丙醇、丁醇、叔丁醇中的一种或多种混合。

3.根据权利要求1或2所述的一种以水氯镁石为原料制备氧化镁气凝胶的方法，其特征在于：所述步骤1）中的水溶性高分子为聚乙烯醇、聚乙二醇、聚乙烯吡咯烷酮、聚氧化乙烯、聚丙烯酸、聚丙烯酰胺、聚甲基丙烯酸、聚马来酸酐、氨基树脂、酚醛树脂、环氧树脂、聚氨酯树脂、醇酸树脂、氨基树脂、淀粉、壳聚糖、海藻酸钠、明胶、羟丙基纤维素、羧甲基纤维素中的一种或多种混合。

4.根据权利要求1或2所述的一种以水氯镁石为原料制备氧化镁气凝胶的方法，其特征在于：所述步骤1）中的环氧化合物为环氧丙烷、环氧氯丙烷、环氧溴丙烷、1, 2-环氧辛烷、甲基环氧丙烷、1,2-环氧十二烷、1,2-环氧环戊烷、甲基环氧氯丙烷、2,3-环氧丙酸乙酯中的一种或多种混合。

5.根据权利要求1或2所述的一种以水氯镁石为原料制备氧化镁气凝胶的方法，其特征在于：所述步骤1）中蒸馏水的质量比为10 30，水溶性高分子的质量比为0.05 0.5，环氧化~ ~合物的质量比为2 4。

~

6.根据权利要求1或2所述的一种以水氯镁石为原料制备氧化镁气凝胶的方法，其特征在于：所述步骤2）中凝胶化温度为60 70℃。

~

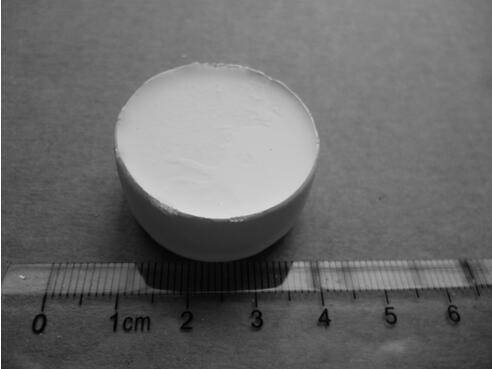

7.根据权利要求1或2所述的一种以水氯镁石为原料制备氧化镁气凝胶的方法，其特征在于：所述步骤4）制得氧化镁气凝胶的孔隙率为71.6 99.3%，孔径分布为2 500nm，BET比表~ ~面积为50 1000m2·g-1，表观密度为0.02 0.85 g·cm-3。

~ ~

8.根据权利要求1或2所述的一种以水氯镁石为原料制备氧化镁气凝胶的方法，其特征在于：所述步骤4）制得氧化镁气凝胶的压缩模量为0.5 30 Mpa，热导率为0.01 0.10 W·m~ ~-1 -1

·k 。

9.根据权利要求7所述的一种以水氯镁石为原料制备氧化镁气凝胶的方法，其特征在于：所述表观密度为0.05 0.30 g•cm-3。

~

10.根据权利要求8所述的一种以水氯镁石为原料制备氧化镁气凝胶的方法，其特征在-1 -1于：所述热导率为0.01 0.04W·m ·k 。

~
