专利号: 2017114496699
申请人: 合肥仨力机械制造有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

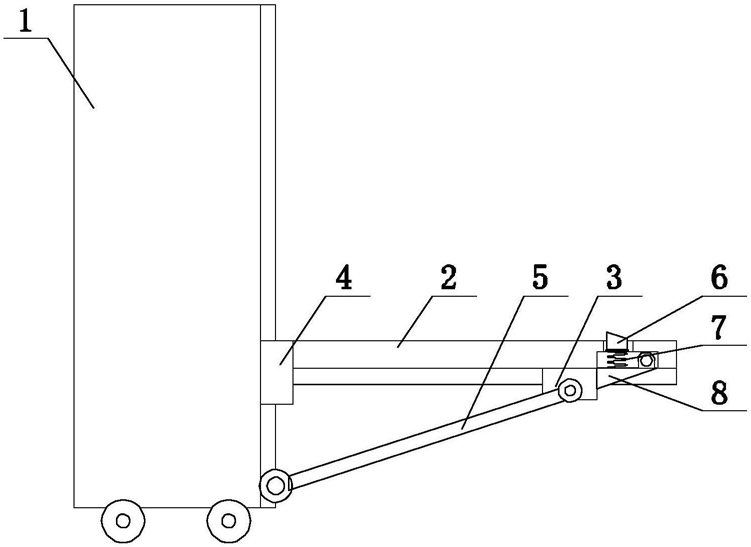

1.一种自锁货物提升叉车,包括:车体(1)、货叉(2)、支撑杆(5),支撑杆(5)位于货叉(2)下方,支撑杆(5)一端通过第一转轴可转动安装在车体(1)上,且另一端通过第二转轴可转动安装在滑块(3)上,其特征在于,还包括:锁止组件;

车体(1)底部设有车轮,车体(1)上设有竖直延伸的升降滑轨和水平延伸的第一转轴,升降滑轨上设有可滑动安装的滑座(4),第一转轴位于滑座(4)下方;

货叉(2)从滑座(4)上沿垂直于第一转轴方向水平伸出,货叉(2)一端与滑座(4)固定,货叉(2)底部设有水平延伸的滑槽,所述滑槽内设有可滑动安装的滑块(3),滑块(3)上设有平行于第一转轴设置的第二转轴,所述滑槽底部设有贯穿通孔;

锁止组件包括上压块(6)、支撑弹簧(7)、下限位件(8),支撑弹簧(7)位于所述贯穿通孔内,上压块(6)位于支撑弹簧(7)上方且上压块(6)的顶部从所述贯穿通孔伸出,上压块(6)顶部设有倾斜设置的第一导向面,所述第一导向面至所述滑槽底部所在平面之间的距离向靠近滑座(4)方向逐渐增大,下限位件(8)位于所述贯穿通孔内且位于支撑弹簧(7)下方,下限位件(8)底部设有第二导向面,所述第二导向面至所述滑槽底部所在平面之间的距离向靠近滑座(4)方向逐渐增大。

2.根据权利要求1所述的自锁货物提升叉车,其特征在于,下限位件(8)一端设有第三转轴,第三转轴平行于第二转轴设置,下限位件(8)通过第三转轴可转动安装在货叉(2)上。

3.根据权利要求1所述的自锁货物提升叉车,其特征在于,支撑杆(5)在货叉(2)底部所在平面上的投影位于所述滑槽内。

4.根据权利要求1所述的自锁货物提升叉车,其特征在于,货叉(2)顶部设有支撑面,所述第一导向面与所述支撑面平滑过渡。

5.根据权利要求1所述的自锁货物提升叉车,其特征在于,所述第二导向面与所述滑槽底部平滑过渡。
