专利号: 2017114509684
申请人: 长乐致远技术开发有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

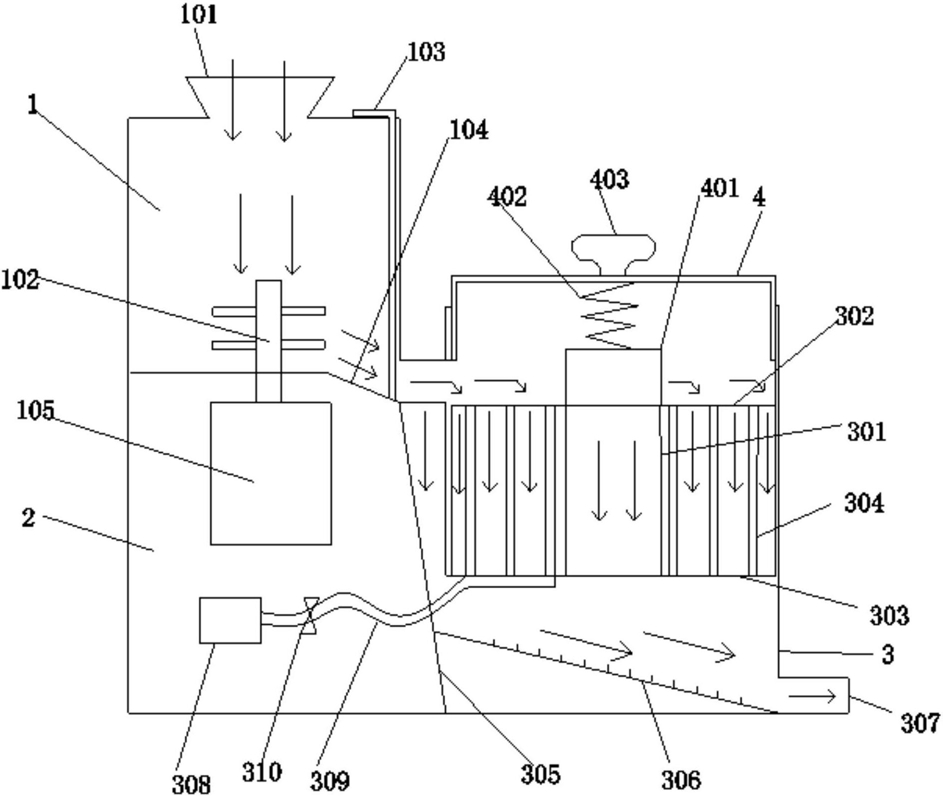

1.具有隔膜压滤功能的榨汁机,其特征在于,包括:

机座,其上具有一电机;

初榨筒,其通过卡扣设置在所述机座上方,且所述初榨筒具有一开口朝上的进料口、位于所述初榨筒侧壁下部的初榨料出料口、设置在所述进料口正下方的切碎部件和一封闭或打开所述出料口的活动挡板;其中,所述切碎部件连接在所述电机的输出端;

和再榨过滤筒,其包括一固定在所述机座一侧的下筒体和位于所述下筒体上方的上筒体,其中,所述下筒体为顶端开口底端封闭且具有一与所述初榨料出料口连通的初榨料进料口、位于所述初榨料进料口下方的出料口,所述下筒体的侧部还具有一初榨过滤通道,所述初榨过滤通道的顶端和底端分别与所述初榨料进料口和所述出料口连通,且分别设置有第一滤网和第二滤网;

所述下筒体还包括低于所述初榨料进料口且高于所述出料口的第三滤网、以及固定于所述第三滤网上方的隔膜压滤组件;

所述隔膜压滤组件包括同心设置的中心筒和位于所述中心筒周向外侧的多个隔膜筒;

每个所述隔膜筒为密封筒体,且包括弹性板制成的内筒和外筒;所述隔膜筒通过一气管连接至一抽气充气两用泵,所述气管上还设置有一阀门;每一个隔膜筒的外筒与其外侧的隔膜筒的内筒之间、最外侧的隔膜筒的外筒与下筒体的内侧壁之间、或者最内侧的隔膜筒的内筒与中心筒之间形成环状压滤通道;

所述上筒体顶端封闭底端开口,且所述上筒体的外径小于所述下筒体的内径,所述上筒体的底端套设在所述下筒体内,并与所述下筒体上下滑动连接;所述上筒体的下端面设置有一压缩弹簧,所述压缩弹簧的末端连接一滤罩,所述滤罩罩设在所述中心筒上,且所述滤罩上设置有若干过滤孔。

2.如权利要求1所述的具有隔膜压滤功能的榨汁机,其特征在于,所述初榨筒的底端面设置有一向所述初榨料出料口倾斜的倾斜部。

3.如权利要求1所述的具有隔膜压滤功能的榨汁机,其特征在于,所述下筒体的底部设置有一向所述出料口倾斜的倾斜板,所述倾斜板上设置有多个与液体流向垂直的竖直挡板,多个所述竖直挡板间隔且平行设置。

4.如权利要求1所述的具有隔膜压滤功能的榨汁机,其特征在于,所述中心筒的上端设置有一第四滤网。

5.如权利要求4所述的具有隔膜压滤功能的榨汁机,其特征在于,所述第一滤网的滤孔直径大于所述第二滤网的滤孔直径;

所述第四滤网的滤孔直径大于所述第三滤网的滤孔直径。

6.如权利要求1所述的具有隔膜压滤功能的榨汁机,其特征在于,所述上筒体的顶端还设置有一把手。

7.如权利要求1所述的具有隔膜压滤功能的榨汁机,其特征在于,所述滤罩和所述中心筒之间设置有密封条。
