1.一种尾矿坝渗流场相似模拟试验系统的试验方法,其特征在于,以弗劳德相似准则(Fr)p=(Fr)m设计模型,其中p、m为下标,分别代表原型和模型,(Fr)p为原型弗劳德数,(Fr)m为模型弗劳德数,包括以下步骤:(1)选取待模拟尾矿坝的垂直剖面;
(2)根据该尾矿坝的相关资料绘出该剖面的原型二维图;
(3)选择运动粘度比尺λv=1、根据原型规模选取长度比尺λl,并根据弗劳德相似准则推导出渗流速度比尺 渗流量比尺(4)根据所选λl绘制该剖面的模型二维图;

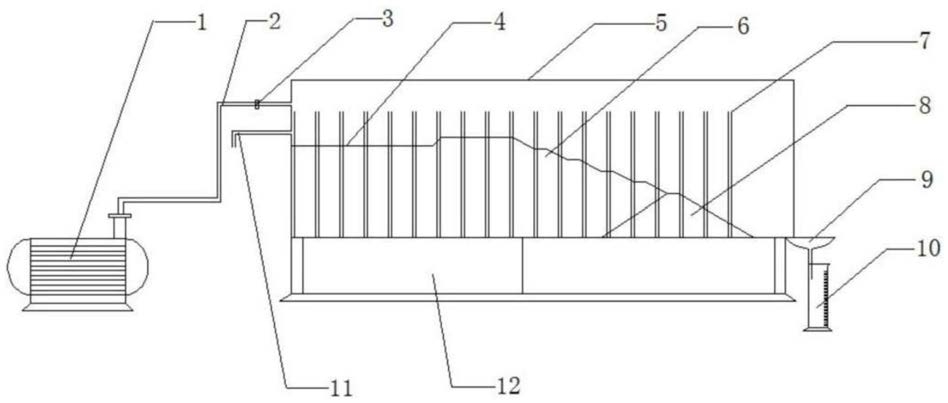

(5)根据模型二维图制作相似模拟试验系统;
(6)打开水泵、供液管阀门,向尾矿坝模型内均匀注水,加至与水位线齐平,齐平后开始计时,每隔一段固定时间t记录量筒读数vn,并用相机拍摄测压管水位以记录所有测压管在同一时间的水位值hni,其中n=1,2,3…,n,代表记录的次数,i=1,2,3…,i,代表测压管的编号;
(7)模型数据计算:根据上一步记录的数据计算模型渗流量 并求取平均值 根据渗流量计算模型渗流速度 并求取平均值 计算测压管高度平均值式中b是模型的厚度;
(8)原型数据处理:根据渗流量比尺求得原型渗流量 根据渗流速度比尺求得原型渗流速度 根据长度比尺求得原型坝体内各位置水位高度根据以上数据绘制原型浸润线位置图。
2.根据权利要求1所述的方法,其特征在于,所述步骤(2)中二维图中包括:初期坝几何形状、各级子坝几何形状、干滩位置、水位线位置,且尾矿坝底边的长度λl为坝高的4-5倍。
3.根据权利要求1或2所述的方法,其特征在于,所述步骤(3)中y取30-100。
4.根据权利要求1或2所述的方法,其特征在于,所述步骤(6)中,时间t为5分钟,并连续记录2小时。
