专利号: 2017114552504
申请人: 天津商业大学
专利类型:发明专利
专利状态:已下证
专利领域: 制冷或冷却;加热和制冷的联合系统;热泵系统;冰的制造或储存;气体的液化或固化
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

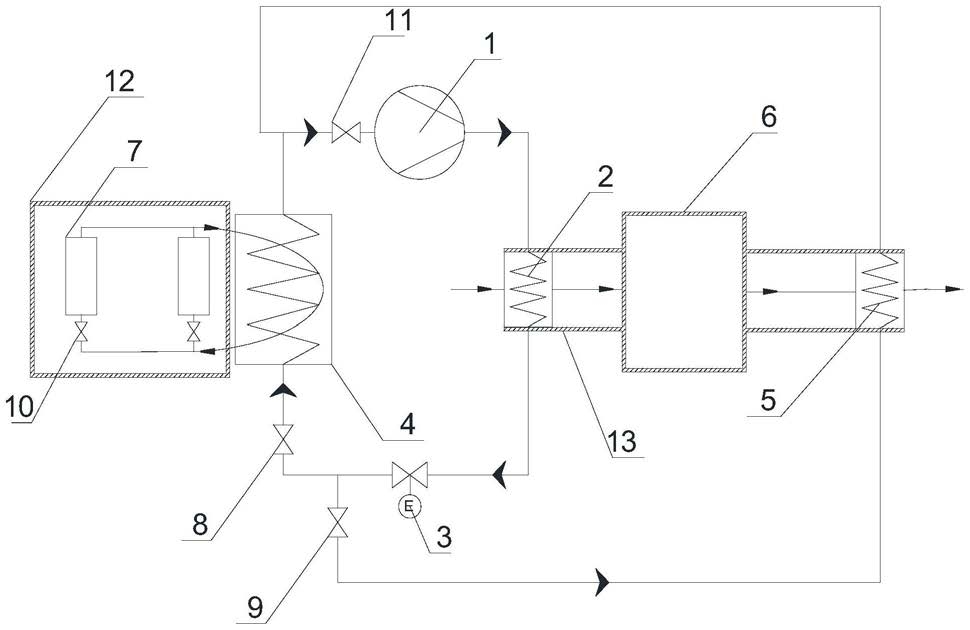

1.一种冷热联用热泵干燥空间制冷系统,其特征在于,包括压缩机(1),所述压缩机(1)右端的制冷剂出口与一个风冷冷凝器(2)顶部的制冷剂进口相连通;

所述压缩机(1)左端的制冷剂进口与低温截止阀(11)的右端相连通;

所述风冷冷凝器(2)底部的制冷剂出口与一个节流阀(3)相连通;

所述节流阀(3)分别与联用电磁阀(8)和单热电磁阀(9)相连通;

所述联用电磁阀(8)与一个水冷蒸发器(4)底部的制冷剂进口相连通;

所述水冷蒸发器(4)顶部的制冷剂出口与所述低温截止阀(11)的左端相连通;

所述水冷蒸发器(4)内具有的循环水换热管与多个风机盘管(7)相连通;

所述单热电磁阀(9)与一个风冷蒸发器(5)底部的制冷剂进口相连通;

所述风冷蒸发器(5)顶部的制冷剂出口与所述低温截止阀(11)的左端相连通;

所述风冷冷凝器(2)与一个干燥间(6)相连通,所述干燥间(6)内可用于放置需要进行干燥处理的物品;

所述风冷冷凝器(2)位于一个中空的通风管道(13)的左端,所述通风管道(13)的中间段与一个干燥间(6)相连通;

所述通风管道(13)左端的进风口与室外空间相连通,所述通风管道(13)右端的出风口也与室外空间相连通,所述风冷蒸发器(5)位于所述通风管道(13)右端的出风口处;

所述冷热联用热泵干燥空间制冷系统还包括建筑空间(12),所述建筑空间(12)与干燥间(6)通过制冷系统实现热量交换和温度调节;

所述干燥间(6)为通风开式干燥间,干燥间(6)进风一侧安装中空的通风管道(13),风冷蒸发器(5)安装位于干燥间(6)的另一侧,空气通过风冷冷凝器(2)温度升高然后进入干燥间(6),干燥间(6)内有物料时起到干燥作用,无物料时,热空气再次排入环境不影响建筑空间(12)制冷。

2.如权利要求1所述的冷热联用热泵干燥空间制冷系统,其特征在于,所述干燥间(6)的侧壁开有排气口,所述排气口与所述风冷蒸发器(5)相连通。

3.如权利要求1所述的冷热联用热泵干燥空间制冷系统,其特征在于,每个所述风机盘管(7)与所述水冷蒸发器(4)之间的连接管路上设置有水路截止阀(10)。
