专利号: 201711459688X
申请人: 江苏穿越光电科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

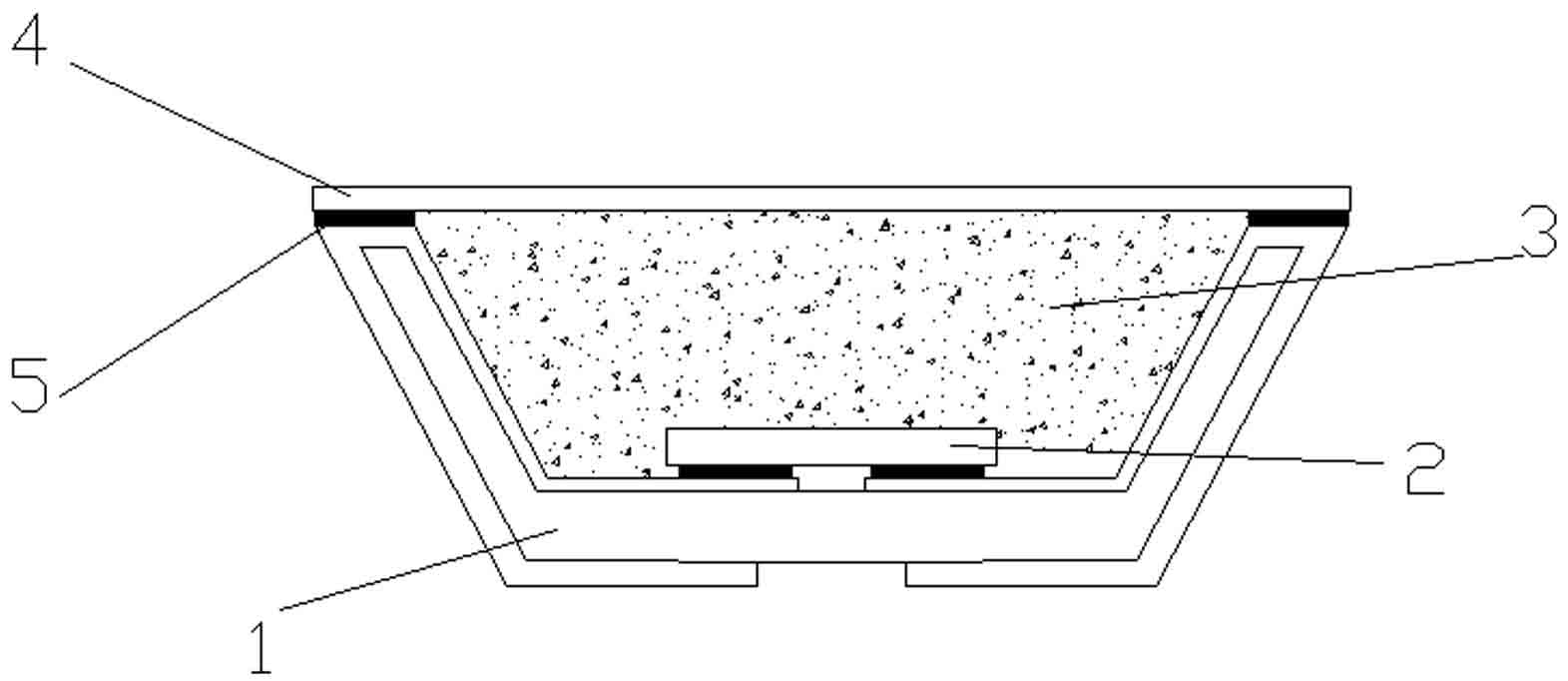

1.一种钙钛矿量子点倒装LED光源,包括支架(1),其特征在于,所述支架(1)内底部设有芯片(2),所述支架(1)腔体内填充钙钛矿量子点胶体(3),所述支架(1)上方设有隔离结构(4),所述支架(1)和隔离结构(4)之间设有组成粘接剂(5);

所述钙钛矿量子点胶体(3)为通过搅拌,将钙钛矿量子点‑二氧化硅复合材料分散在硅胶中,再采用点胶、喷涂或者印刷的方式使其填充在支架碗杯内,所述钙钛矿量子点‑二氧化硅复合材料、硅胶的质量比为0.1‑0.2:0.9‑0.8;

所述钙钛矿量子点‑二氧化硅复合材料包括按照重量份计的以下组分:钙钛矿量子点5‑25份,二氧化硅800‑1200份,聚甲基丙烯酸甲酯5‑15份,凯可胶25‑45份。

2.根据权利要求1所述一种钙钛矿量子点倒装LED光源,其特征在于,所述支架(1)为全陶瓷支架。

3.根据权利要求1所述一种钙钛矿量子点倒装LED光源,其特征在于,所述芯片(2)为倒装蓝光芯片。

4.根据权利要求1所述一种钙钛矿量子点倒装LED光源,其特征在于,所述隔离结构(4)为高透光率的玻璃或者聚碳酸酯制成。

5.根据权利要求1所述一种钙钛矿量子点倒装LED光源,其特征在于,所述粘接剂(5)为锡膏或者玻璃熔块。

6.制作权利要求1‑5任意一项所述钙钛矿量子点倒装LED光源的制作方法,其特征在于,所述方法包括以下步骤:

1)先将芯片固在支架内;

2)在支架内注入钙钛矿量子点胶体;

3)在支架上表面敷上粘接剂;

4)安装隔离结构,放入70‑80℃烘箱内烘烤0.5‑2.5小时,然后使粘接剂反应固化,使隔离结构和支架完全贴合密封;

5)烘烤固化:经步骤4)处理后放入70‑80℃烘箱内烘烤2.5‑5.5小时,使钙钛矿量子点‑二氧化硅复合材料和硅胶的混合体完全固化;

完成钙钛矿量子点倒装LED光源的制作。

7.根据权利要求6所述的方法,其特征在于,所述步骤2)注入方法可采用点胶或喷涂或印刷。
