专利号: 2017114614303
申请人: 宁波鑫神泽汽车零部件有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-11-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

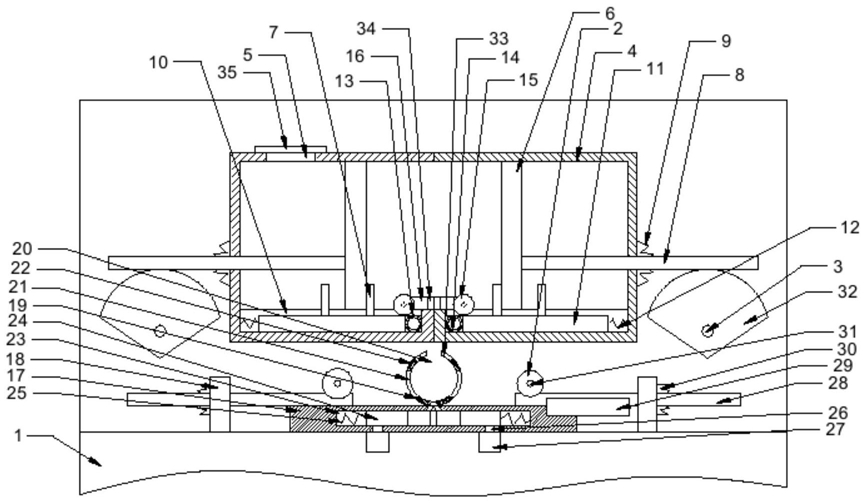

1.塑料管材切割机,包括机座和切割刀,其特征在于:所述机座从上至下依次设有物料箱和加工机构,且物料箱的两侧对称设有与机座固接的第一电机;所述物料箱包括两个与机座滑动连接的物料框,且物料框呈U型,所述物料框上设有进料口;所述物料框内滑动连接有滑板,所述滑板上设有穿过物料框的第一齿条,且第一齿条与物料框之间设有第一弹簧;两个所述物料框的底部均设有滑槽,且滑槽内滑动连接有第二齿条,所述第二齿条与滑槽之间设有第二弹簧;两个所述第二齿条上均设有第一限位块和第二限位块,且两个第二齿条上的第一限位块的间距小于两个第二齿条上的第二限位块的间距,所述滑板位于第一限位块与第二限位板之间;所述第二齿条远离第二弹簧的一端设有气囊,且气囊上设有与滑槽内壁相抵的出气孔;所述滑槽的内壁上转动连接有与第二齿条啮合的从齿轮,所述从齿轮上设有挡板;所述加工机构包括与机座转动连接的转盘和与机座固接的导向台,所述转盘上设有盛物台,且盛物台上设有盛物槽;所述盛物台上设有用于切割刀穿过的刀槽,且刀槽与盛物槽相通;所述盛物台的底部设有与盛物槽相通的通孔;所述转盘内设有与通孔相通的负压室,所述负压室内滑动连接负压块,且负压块与负压室之间设有第三弹簧;所述机座上设有与负压室相通的出料口,所述机座内还设有与出料口连接的收集箱;所述导向台上滑动连接有第三齿条和与转盘摩擦的摩擦臂,且第三齿条与摩擦臂固接,所述第三齿条与导向台之间设有第四弹簧;所述第三齿条上设有与切割刀固接的第二电机;所述第一电机上设有用于与第一齿条和第三齿条啮合的扇齿轮。

2.根据权利要求1所述的塑料管材切割机,其特征在于:所述盛物台呈倒V型,且刀槽位于盛物台的中部。

3.根据权利要求2所述的塑料管材切割机,其特征在于:所述盛物台的两端分别设有橡胶块。

4.根据权利要求3所述的塑料管材切割机,其特征在于:所述挡板上设有橡胶层。

5.根据权利要求4所述的塑料管材切割机,其特征在于:所述进料口上可拆卸连接有密封盖。
