专利号: 2017114626654
申请人: 靳琦
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2023-12-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

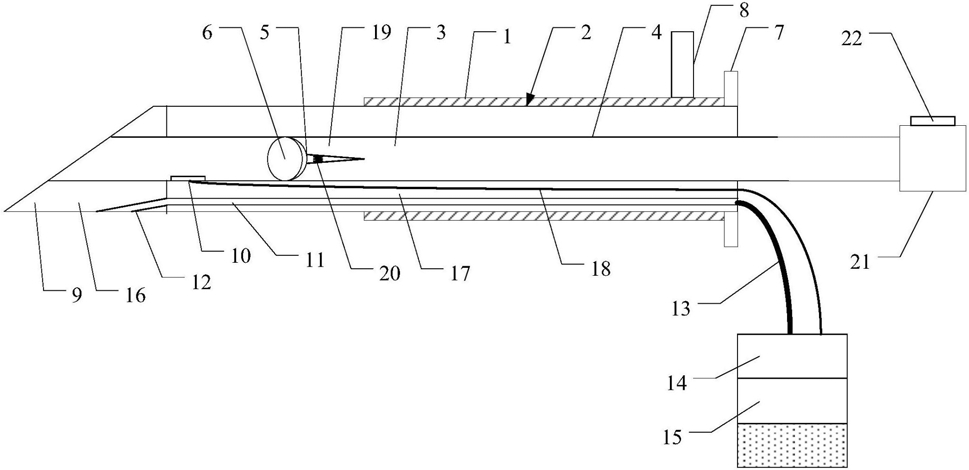

1.一种全自动珍珠蚌插核施术器,其特征在于,包括:

针管,其为前后贯通;

定位管,所述定位管的前部为尖锐端,所述定位管以可沿所述针管前后滑动的方式插入至所述针管,所述定位管的后端位于所述针管的外部,且所述定位管的后端向外延伸形成一翅部;

所述定位管的中心部位形成有一前后贯通的供一珍珠核在其内部移动的第一中空通道,所述定位管的内部形成有与所述第一中空通道平行的第二中空通道以及与所述第二中空通道连通的3个第三中空通道,所述第二中空通道的后部开口形成于所述定位管的后端面,3个所述第三中空通道相对于所述第二中空通道呈反射性分布,所述第三中空通道的后端连通至所述第二中空通道的前端,所述第三中空通道的前部开口形成于所述定位管的前部侧壁;

移动杆,其以可沿所述第一中空通道前后滑动的方式插入至所述第一中空通道,所述移动杆的前端具有一用于容纳所述珍珠核的推进槽,所述推进槽呈以所述移动杆的轴线为旋转对称轴的半球形;

供液管,其前端连通至所述第二中空通道的后部开口;

液泵,其设置于所述供液管的后端;

药液瓶,其连接至所述液泵,所述药液瓶内盛放有药液;

检测开关,其设置于所述第一中空通道内,且位于所述第一中空通道的前端位置;

其中,所述检测开关设置成:在所述移动杆推动所述珍珠核沿着所述第一中空通道向所述定位管的前端移动,并且所述珍珠核触动所述检测开关的情况下发出检测信号;所述液泵根据所述检测信号向所述供液管泵入药液;

控制器,其连接至所述液泵,向所述液泵发出控制信号,控制所述液泵每次向所述供液管泵入一定体积的所述药液;

控制按钮,其设置于所述移动杆的末端,用于接收外部输入的控制指令;

直线驱动机构,其连接至所述移动杆,以向所述移动杆施加使所述移动杆沿着所述定位管前后移动的驱动力;所述控制器连接至所述直线驱动机构以及所述控制按钮,所述控制器接收所述控制按钮的控制指令,并控制所述直线驱动机构动作,以驱动所述移动杆沿着所述定位管向前移动一定距离,继而驱动所述移动杆沿着所述定位管向后移动一定距离;其中,所述检测开关将所述检测信号发送至所述控制器,所述控制器根据所述检测信号,在接收到所述检测信号之后的一定时间间隔后,控制所述直线驱动机构驱动所述定位管向后移动一定距离。

2.如权利要求1所述的全自动珍珠蚌插核施术器,其特征在于,所述直线驱动机构包括电动缸,所述电动缸连接至所述移动杆。

3.如权利要求1所述的全自动珍珠蚌插核施术器,其特征在于,还包括:指示灯,其连接至所述控制器,在液泵向所述供液管泵入所述药液时,所述指示灯受到所述控制器的控制而闪烁。

4.如权利要求3所述的全自动珍珠蚌插核施术器,其特征在于,还包括:电连接线,所述定位管的内部形成有一走线通道,所述走线通道的前端开口连通至所述第一中空通道,所述走线通道的后端开口形成于所述定位管的后端面,所述电连接线设置于所述走线通道内,且所述电连接线的前端连接至所述检测开关,所述电连接线连接至所述液泵。

5.如权利要求1所述的全自动珍珠蚌插核施术器,其特征在于,还包括:一对放置头,其形成于所述移动杆的前端,一对放置头彼此相对,所述一对放置头之间设置有一压缩弹簧,且所述一对放置头的前端形成所述推进槽,在所述移动杆沿着所述第一中空通道向前移动,致使所述一对放置头暴露在所述第一中空通道的外部,所述一对放置头在所述压缩弹簧的作用下彼此张开,在所述移动杆沿着所述第一中空通道向后移动,致使所述一对放置头位于所述第一中空通道的内部,所述一对放置头彼此闭合。

6.如权利要求1所述的全自动珍珠蚌插核施术器,其特征在于,所述定位管包括所述定位管的前部和所述定位管的后部,所述定位管的前部具有第二内螺纹,所述定位管的后部具有第二外螺纹,所述定位管的前部和所述定位管的后部彼此螺纹连接,所述定位管的前部和所述定位管的后部衔接位置具有所述走线通道的前端开口;所述检测开关为一贴片式结构,所述检测开关粘贴在所述定位管的后部的内侧壁。
