专利号: 201711463650X
申请人: 阜阳市卓创科技服务生产力促进中心
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-11-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

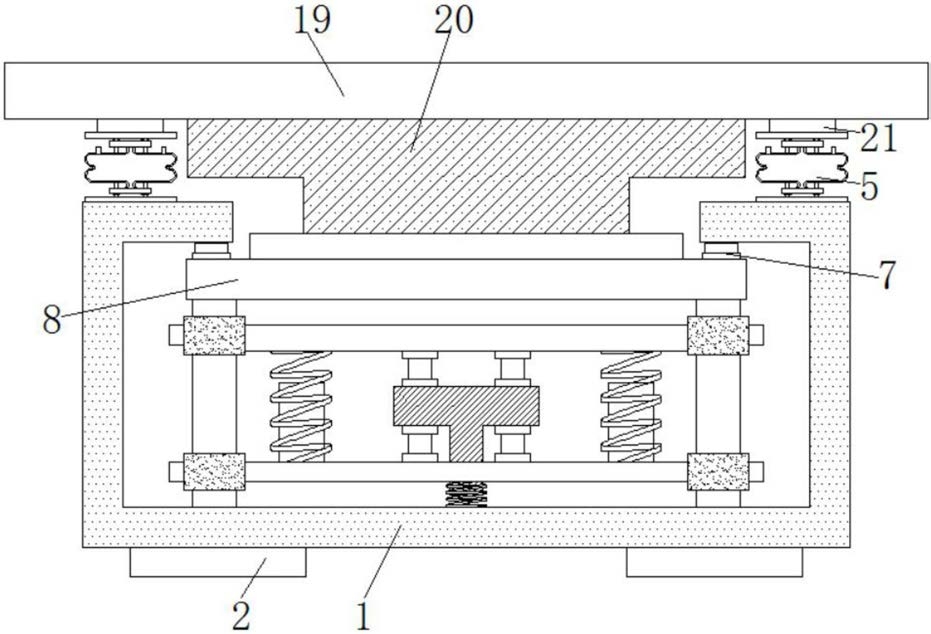

1.一种数控机床减震底座,包括底座(1),其特征在于:所述底座(1)内部的底部固定连接有伸缩套筒(9),所述伸缩套筒(9)的表面通过连接套(10)套接有第一固定板(12)以及第二固定板(11),所述第一固定板(12)以及第二固定板(11)之间固定连接有缓冲弹簧(14),所述缓冲弹簧(14)的内部固定连接有位于第一固定板(12)以及第二固定板(11)上表面的支撑座(13),所述缓冲弹簧(14)的数量为两个,两个缓冲弹簧(14)之间设置有有位于第一固定板(12)以及第二固定板(11)的定位杆(16),所述定位杆(16)的两端固定连接有第一伸缩套杆(15)以及第二伸缩套杆(17),所述第一伸缩套杆(15)的一端固定连接有第二固定板(11),所述第二伸缩套杆(17)的一端固定连接有第一固定板(12),所述伸缩套筒(9)的顶端固定连接有安装座(8)所述安装座(8)的上表面固定连接有压板(6),所述压板(6)的两侧固定连接有位于安装座(8)上表面的缓冲垫(7),所述压板(6)的上表面固定连接有固定座(20),所述底座(1)上表面的两端固定连接有下安装板(3),所述上安装板(3)的上表面固定连接有空气弹簧装置(5),所述空气弹簧装置(5)的上表面固定连接有上安装板(4),所述上安装板(4)的上表面固定连接有连接块(21),所述连接块(21)的上表面固定连接有固定块(19)。

2.根据权利要求1所述的一种数控机床减震底座,其特征在于:所述底座(1)的底部固定连接有地脚(2)。

3.根据权利要求1所述的一种数控机床减震底座,其特征在于:所述第一伸缩套杆(15)和第二伸缩套杆(17)的规格相同。

4.根据权利要求1所述的一种数控机床减震底座,其特征在于:所述第一固定板(12)底部的中心处开设有通孔。

5.根据权利要求1所述的一种数控机床减震底座,其特征在于:所述定位杆(16)贯穿并延伸至第一固定板(12)的下表面套接有复位弹簧(18)。

6.根据权利要求1所述的一种数控机床减震底座,其特征在于:所述空气弹簧装置(5)包括上盖板(501),所述上盖板(501)的两端均设置有螺栓(503)。

7.根据权利要求6所述的一种数控机床减震底座,其特征在于:所述上盖板(501)的底端固定安装有橡胶空气弹簧(504)。

8.根据权利要求7所述的一种数控机床减震底座,其特征在于:所述橡胶空气弹簧(504)的两端均设置有腰环(506),所述橡胶空气弹簧(504)顶部的一端设置有进气口(505)。

9.根据权利要求7所述的一种数控机床减震底座,其特征在于:所述橡胶空气弹簧(504)的底端固定安装有下盖板(502)。

10.根据权利要求9所述的一种数控机床减震底座,其特征在于:所述下盖板(502)的两端均设置有螺栓(503)。
