专利号: 2017114642708
申请人: 宁波鑫神泽汽车零部件有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2025-04-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

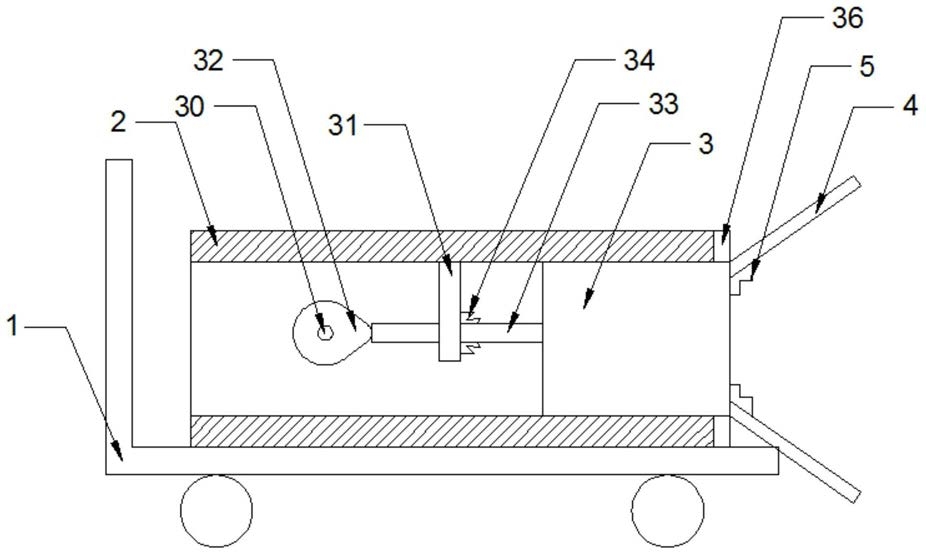

1.汽车轮毂的清洗设备,其特征在于:包括推车,所述推车上设有空心筒,所述空心筒内滑动连接有滑块,且滑块上周向等距铰接有若干与空心筒相抵的清洗臂,每个所述清洗臂均与滑块之间设有第一弹簧;所述空心筒内还设有用于带动滑动沿水平方向往复运动的动力机构;每个所述清洗臂上均设有限位槽,所述限位槽内滑动连接有弹性铁片,且弹性铁片与限位槽之间设有第二弹簧;所述弹性铁片内设有凹槽,所述弹性铁片上设有与凹槽相通的进水孔,所述进水孔上可拆卸连接有密封盖;所述弹性铁片上转动连接有穿过凹槽的支撑轴,所述支撑轴内设有轴向孔,且支撑轴上还设有与轴向孔相通的侧孔;所述支撑轴的两端均固接有打磨盘,所述打磨盘远离支撑轴的一端设有清洗孔,所述打磨盘周向设有若干与清洗孔相通的导向孔,所述导向孔内滑动连接有第一斜楔块,且第一斜楔块与导向孔之间设有第三弹簧;所述清洗孔内滑动连接有用于第一斜楔块挤压的第二斜楔块,且第二斜楔块与清洗孔之间设有第四弹簧,所述第二斜楔块上设有海绵球;所述支撑轴上还固接齿轮,且齿轮位于凹槽内;所述齿轮上设有钢丝,且钢丝穿过弹性铁片的底部与限位槽连接;所述凹槽内滑动连接有与齿轮啮合的齿条和与齿条相抵的推板,所述弹性铁片内设有与凹槽、侧孔相通的排水孔;所述第二斜楔块上设有通孔,且通孔与轴向孔之间设有伸缩管。

2.根据权利要求1所述的汽车轮毂的清洗设备,其特征在于:所述动力机构包括与空心筒固接的电机和辅助臂,所述电机上设有凸轮;所述辅助臂上滑动连接有与凸轮相抵的联动杆,且联动杆与辅助臂之间设有第五弹簧,所述联动杆远离凸轮的一端与滑块固接。

3.根据权利要求2所述的汽车轮毂的清洗设备,其特征在于:所述第一斜楔块远离第二斜楔块的一端呈弧面状。

4.根据权利要求3所述的汽车轮毂的清洗设备,其特征在于:所述第一斜楔块远离第二斜楔块的一端设有海绵板。

5.根据权利要求4所述的汽车轮毂的清洗设备,其特征在于:所述空心筒与清洗臂相抵的一端设有橡胶层。

6.根据权利要求5所述的汽车轮毂的清洗设备,其特征在于:所述打磨盘上设有清洗刷。
