1.用于制备纺织品的加工工艺，其特征在于，包括以下步骤：步骤一，金属带加工：在金属带顶面等距离开设若干凹槽，形成齿条；在金属带底面的一端粘接一金属带磁铁；

步骤二，金属带涂层：将涂层浆均匀涂抹在步骤一制得的金属带顶面，涂层浆厚度为

0.1～0.5mm；

步骤三，基布加工：在基布顶面的一端粘接一基布磁铁；

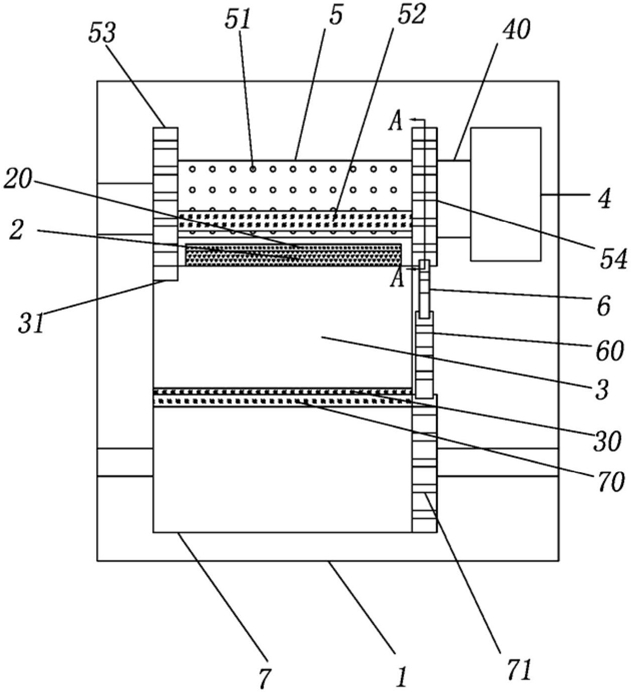

步骤四，收卷准备：准备一个传送带、一个在所述齿条作用下转动的基布收卷辊和一个在所述基布收卷辊作用下转动的金属带收卷辊，在基布收卷辊的辊面设置吐气孔和可吸附基布磁铁的上磁铁，基布收卷辊的端部转动连接一可与基布收卷辊连通的水蒸气箱，水蒸气箱内装有芳樟醇和水蒸气，在金属带收卷辊的辊面上固定一可吸附金属带磁铁的下磁铁；

步骤五，基布涂层：将步骤三中基布的底面叠合在步骤二中金属带的顶面上，用上辊和下辊挤压基布和金属带，挤压力为10～20N；

步骤六，收卷：启动步骤四中的传送带，将步骤五挤压后的基布和金属带导向步骤四中的基布收卷辊和金属带收卷辊进行收卷，所述传送带的移动速度为20～25m/min。

2.根据权利要求1所述的用于制备纺织品的加工工艺，其特征在于：所述涂层浆按质量份数计，包括15～20份有机硅树脂和5～8份聚氨酯。

3.根据权利要求1或2所述的用于制备纺织品的加工工艺，其特征在于：所述金属带的宽度为2.5～3m。

4.根据权利要求1所述的用于制备纺织品的加工工艺，其特征在于：所述芳樟醇和水蒸气的体积比为50～75:100。

5.根据权利要求1或4所述的用于制备纺织品的加工工艺，其特征在于：所述水蒸气的温度为125～150℃。
