专利号: 2017114645072
申请人: 刘大义
专利类型:发明专利
专利状态:已下证
专利领域: 船舶或其他水上船只;与船有关的设备
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

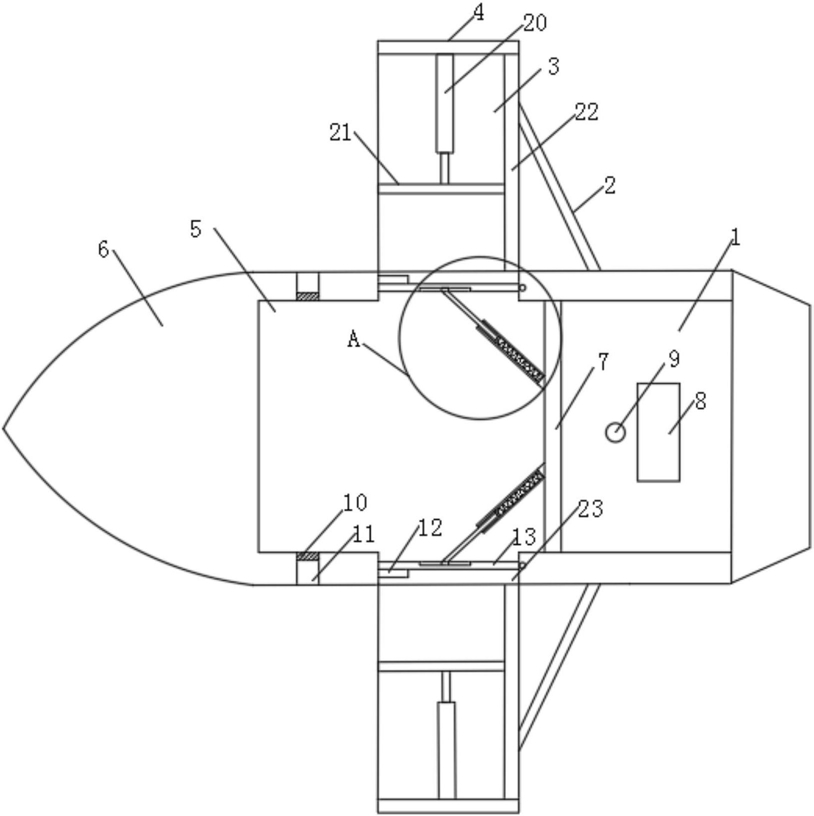

1.一种进口可调节的水中漂浮物打捞船,包括船体(6),其特征在于:所述船体(6)一端设有垃圾收集舱(5),所述船体(6)另一端设有船舱(1),所述船舱(1)与垃圾收集舱(5)之间设有隔板(7),所述船体(6)上下两侧均设有打捞机构,所述打捞机构包括设置在垃圾收集舱(5)两侧外壁上的第一支撑板(3),所述第一支撑板(3)另一端垂直设置有第二支撑板(4),所述第一支撑板(3)靠近船舱(1)一侧上垂直设置有过滤板(22),所述第一支撑板(3)、第二支撑板(4)与过滤板(22)围成一个收集腔,所述第二支撑板(4)下端中部位置设有液压杆(20),所述液压杆(20)的输出轴上连接有推板(21),所述推板(21)的一端与过滤板(22)相抵接,所述垃圾收集舱(5)两侧内壁上均开设有垃圾进口(23),且垃圾进口(23)与第一支撑板(3)处于同一水平线上,所述垃圾进口(23)一端铰接有挡板(13),且挡板(13)的横截面积与垃圾进口(23)的横截面积相匹配,所述挡板(13)上设有支撑机构,所述垃圾进口(23)两侧内壁上均开设有出水口(11),所述出水口(11)内设有过滤网(10);

所述支撑机构包括倾斜设置在隔板(7)上的套管(18),所述套管(18)内插接有支撑杆(16),所述支撑杆(16)下端设有限位块(17),且限位块(17)的横截面积与套管(18)内腔的横截面积相匹配,所述限位块(17)下端设有弹簧(19),所述弹簧(19)一端与限位块(17)连接,所述弹簧(19)另一端与套管(18)底壁连接,所述支撑杆(16)上端通过滑动机构与挡板(13)连接,两个所述挡板(13)的相对外侧均设有限位板(12),且限位板(12)与挡板(13)相抵接;

所述滑动机构包括开设在挡板(13)上的滑道(14),所述支撑杆(16)上端固定连接有滑块(15),所述滑块(15)滑动设置在滑道(14)内。

2.根据权利要求1所述的一种进口可调节的水中漂浮物打捞船,其特征在于:所述过滤板(22)上倾斜设置有支撑筋(2),所述支撑筋(2)另一端与船体(6)固定连接。

3.根据权利要求1所述的一种进口可调节的水中漂浮物打捞船,其特征在于:所述船舱(1)内中部位置设有坐凳(8)。

4.根据权利要求1所述的一种进口可调节的水中漂浮物打捞船,其特征在于:所述船舱(1)内垂直设置有扶杆(9)。

5.根据权利要求4所述的一种进口可调节的水中漂浮物打捞船,其特征在于:所述扶杆(9)上设有防滑纹。

6.根据权利要求1所述的一种进口可调节的水中漂浮物打捞船,其特征在于:所述过滤网(10)为多层过滤网。
