专利号: 2017114648831
申请人: 李金秀
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2023-12-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

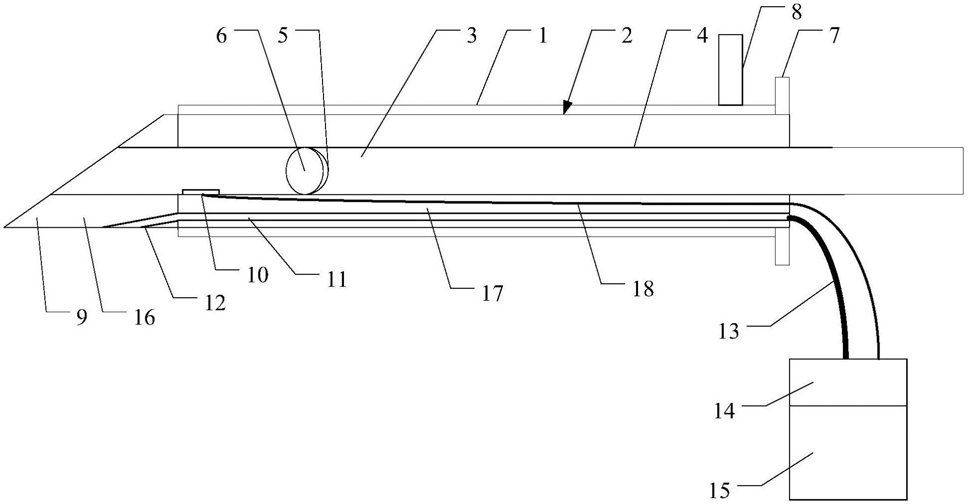

1.一种珍珠蚌的插核装置,其特征在于,包括:

针管,其为前后贯通;

送珠管,所述送珠管的前部为尖锐端,所述送珠管以可沿所述针管前后滑动的方式插入至所述针管,所述送珠管的后端位于所述针管的外部,且所述送珠管的后端向外延伸形成一翅部;

所述送珠管的中心部位形成有一前后贯通的供一珍珠核在其内部移动的第一中空通道,所述送珠管的内部形成有与所述第一中空通道平行的第二中空通道以及与所述第二中空通道连通的多个第三中空通道,所述第二中空通道的后部开口形成于所述送珠管的后端面,多个所述第三中空通道相对于所述第二中空通道呈放射性分布,所述第三中空通道的后端连通至所述第二中空通道的前端,所述第三中空通道的前部开口形成于所述送珠管的前部侧壁;

推进杆,其以可沿所述第一中空通道前后滑动的方式插入至所述第一中空通道,所述推进杆的前端具有一用于容纳所述珍珠核的推进槽,所述推进槽呈以所述推进杆的轴线为旋转对称轴的半球形;

供液管,其前端连通至所述第二中空通道的后部开口;

液泵,其设置于所述供液管的后端;

药液瓶,其连接至所述液泵,所述药液瓶内盛放有药液;

检测开关,其设置于所述第一中空通道内,且位于所述第一中空通道的前端位置;

电连接线,所述送珠管的内部形成有一走线通道,所述走线通道的前端开口连通至所述第一中空通道,所述走线通道的后端开口形成于所述送珠管的后端面,所述电连接线设置于所述走线通道内,且所述电连接线的前端连接至所述检测开关,所述电连接线连接至所述液泵;

其中,所述检测开关设置成:在所述推进杆推动所述珍珠核沿着所述第一中空通道向所述送珠管的前端移动,并且所述珍珠核触动所述检测开关的情况下发出检测信号;所述液泵根据所述检测信号向所述供液管泵入药液。

2.如权利要求1所述的珍珠蚌的插核装置,其特征在于,多个所述第三中空通道包括3个第三中空通道。

3.如权利要求1所述的珍珠蚌的插核装置,其特征在于,还包括:控制器,其连接至所述液泵,向所述液泵发出控制信号,控制所述液泵每次向所述供液管泵入一定体积的所述药液。

4.如权利要求3所述的珍珠蚌的插核装置,其特征在于,还包括:一指示灯,其连接至所述控制器,在液泵向所述供液管泵入所述药液时,所述指示灯受到所述控制器的控制而闪烁。

5.如权利要求1所述的珍珠蚌的插核装置,其特征在于,所述针管的后端侧壁连接有一握持部。

6.如权利要求1所述的珍珠蚌的插核装置,其特征在于,所述针管包括所述针管的前端部和所述针管的后端部,所述针管的前端部具有第一内螺纹,所述针管的后端部具有第一外螺纹,所述针管的前端部和所述针管的后端部彼此螺纹连接;所述送珠管包括所述送珠管的前部和所述送珠管的后部,所述送珠管的前部具有第二内螺纹,所述送珠管的后部具有第二外螺纹,所述送珠管的前部和所述送珠管的后部彼此螺纹连接,所述送珠管的前部和所述送珠管的后部衔接位置具有所述走线通道的前端开口;所述检测开关为一贴片式结构,所述检测开关粘贴在所述送珠管的后部的内侧壁。
