专利号: 2017114660890
申请人: 宁波高新区盛文途纺织品有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 天然或人造的线或纤维;纺纱或纺丝
更新日期:2023-11-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

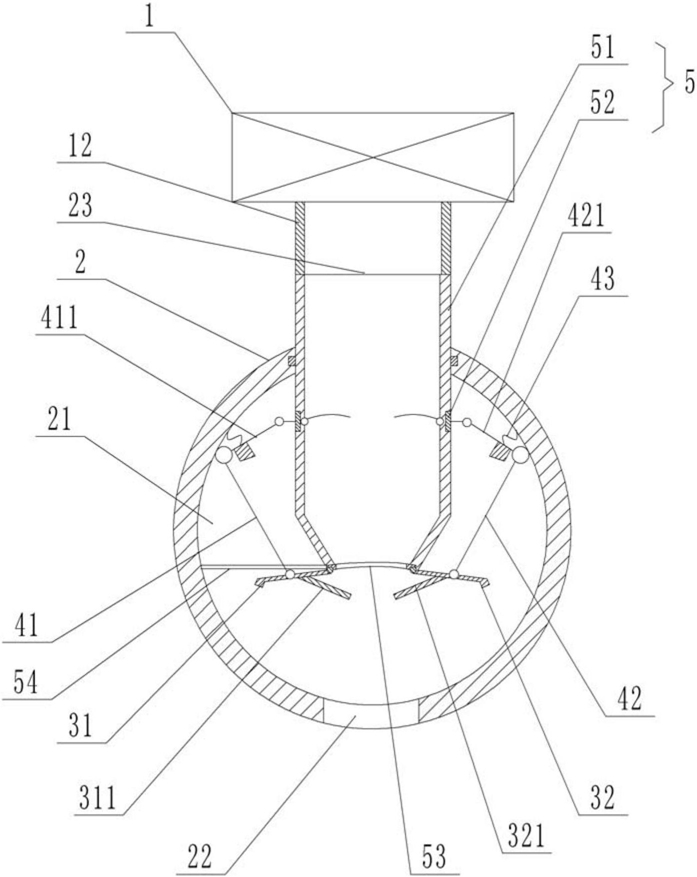

1.一种纤维切割机,其特征在于,包括电机、切割部、切割盘、动力部和由所述电机带动的切割筒;所述切割部内设有空腔,空腔的下部连通有出料口;切割筒和切割部转动连接;

切割筒的上端设有入料口,切割筒的下端伸入到空腔内,且切割筒的下端转动连接有转动圈,且转动圈与空腔的内壁之间设有固定轴;切割筒的内壁上铰接有刀片;所述切割盘包括第一切割罩和第二切割罩,且第一切割罩和第二切割罩沿着切割筒的竖向中心线对称设置,第一切割罩内设有第一切刀,第二切割罩内设有第二切刀;第一切割罩的上端与转动圈铰接,第二切割罩的上端与转动圈铰接;所述切割筒的外壁上设有至少两个第一磁铁块,且两个第一磁铁块沿着切割筒的竖向中心线对称设置;所述动力部上设有两个分别与两个第一磁铁块相互吸引的第二磁铁块,且动力部和空腔的内壁之间设有复位弹簧;所述第一磁铁块用于在与第二磁铁块对应的时候相互吸引并使得动力部带动第一切割罩和第二切割罩相向运动。

2.根据权利要求1所述的一种纤维切割机,其特征在于,所述动力部包括第一拉杆、第二拉杆、第一连接杆、第二连接杆;所述第一拉杆下端与第一切割罩铰接,第一拉杆的上端与第一连接杆的下端铰接,第一连接杆的上端铰接有第一定位杆,且第一定位杆与切割筒转动连接;第一连接杆上设有所述第二磁铁块,且第一连接杆的下端与空腔的内壁之间设有所述复位弹簧;所述第二拉杆下端与第二切割罩铰接,第二拉杆的上端与第二连接杆的下端铰接,第二连接杆的上端铰接有第二定位杆,且第二定位杆与切割筒转动连接;第二连接杆上也设有所述第二磁铁块,且第二连接杆的下端与空腔的内壁之间也设有所述复位弹簧。

3.根据权利要求2所述的一种纤维切割机,其特征在于,所述切割筒包括筒本体和转动连接在筒本体外壁上的环形圈;所述第一定位杆和第二定位杆均与环形圈固定连接。

4.根据权利要求3所述的一种纤维切割机,其特征在于,所述电机的输出轴上固定有两个沿着电机输出轴的竖向中心线对称设置的固定杆,且两个固定杆的下端均与筒本体的上端固定连接。

5.根据权利要求4所述的一种纤维切割机,其特征在于,所述空腔为圆球形。

6.根据权利要求5所述的一种纤维切割机,其特征在于,所述复位弹簧的位置高于第二拉杆的上端与第二连接杆的下端铰接处或者第一拉杆的上端与第一连接杆的下端铰接处的位置。
