专利号: 201711466732X
申请人: 广西南宁胜祺安科技开发有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-03-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

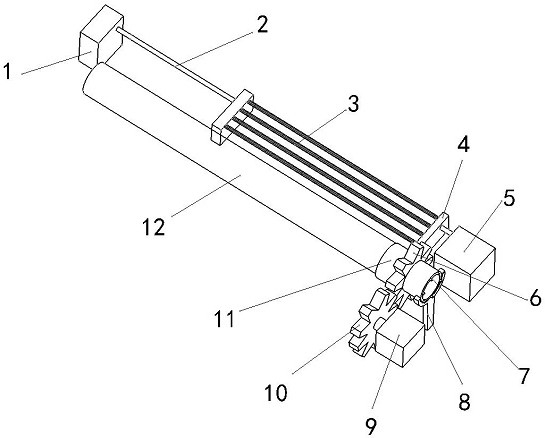

1.一种高压电线除冰装置,其特征在于:包括转动装置、切割装置、触发装置和控制系统;

所述的转动装置包括套筒(12)、驱动齿轮(10)、从动齿轮(6)、滑套(11)和电机三(9);

所述的套筒(12)包裹着高压电线且相互之间有间隔;所述的套筒(12)设于支撑杆(8)上;所述的套筒(12)与支撑杆(8)的凹槽部分接触;所述的套筒(12)内夹层里设有多根加热丝(7);所述的加热丝(7)采用环绕方式设于套筒(12)夹层内且相互之间有间隔;

所述的驱动齿轮(10)设于电机三(9)上;所述的驱动齿轮(10)位于套筒(12)的一侧;所述的从动齿轮(6)固定在滑套(11)上;所述的从动齿轮(6)与支撑杆(8)之间有间隔;所述的从动齿轮(6)与切割装置之间有间隔;所述的驱动齿轮(10)直径小于钢丝绳(2)到套筒(12)之间的距离;

所述的滑套(11)与电阻箱(4)固定连接;所述的滑套(11)安装在套筒(12)上并且可以沿着套筒(12)延长线的方向左右滑动,所述的滑套(11)可在套筒(12)周长的方向上自由转动;所述的驱动齿轮(10)与从动齿轮(6)通过啮合的方式连接;

所述的切割装置包括电阻线、电阻箱(4)、钢丝绳(2)、电机一(1)和电机二(5);

所述的电阻线两头分别设于电阻箱(4)上;所述的电阻线设于套筒(12)的一侧,所述的电阻线与驱动齿轮(10)的位置不在同一侧;所述的电阻箱(4)设于支撑杆(8)侧面;所述的电阻线和电阻箱(4)两边分别与电机一(1)和电机二(5)连接;所述的电阻箱(4)与控制系统连接;所述的电机一(1)和电机二(5)分别设于套筒(12)的两端;所述的电机一(1)和电机二(5)内部均设有钢丝绳(2)和收线器;所述的电机一(1)和电机二(5)分别通过钢丝绳(2)与电阻箱(4)连接;所述的电机二(5)轴向设于从动齿轮(6)的前方且所述的电机二(5)与从动齿轮(6)相互之间有间隔;所述的电机一(1)、电机二(5)、电机三(9)和加热丝(7)均与控制系统连接;

所述的触发装置包括支撑杆(8)、顶块(17)、压力传感器(13)、位置传感器(14)、连接杆(15)和弹簧柱(16);

所述的支撑杆(8)设于套筒(12)下方;所述的顶块(17)设于支撑杆(8)凹槽的底部;所述的顶块(17)与弹簧柱(16)连接;所述的顶块(17)与套筒(12)相互接触;所述的压力传感器(13)设于顶块(17)上;所述的位置传感器(14)设于支撑杆(8)杆端内侧;所述的连接杆(15)设于顶块(17)下方且方向垂直向下;所述的连接杆(15)上设有位置信息器;所述的弹簧柱(16)设于支撑杆(8)杆部的内侧;所述的压力传感器(13)、位置传感器(14)与控制系统连接。

2.根据权利要求1所述的高压电线除冰装置,其特征在于:所述套筒(12)的材质采用环氧树脂混合物。

3.根据权利要求1所述的高压电线除冰装置,其特征在于:所述的加热丝(7)采用铁铬铝合金发热丝。

4.根据权利要求1所述的高压电线除冰装置,其特征在于:所述的弹簧柱(16)采用可复位刚性弹簧。
