专利号: 2017114671698
申请人: 台州金福桂再生资源利用有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-01-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

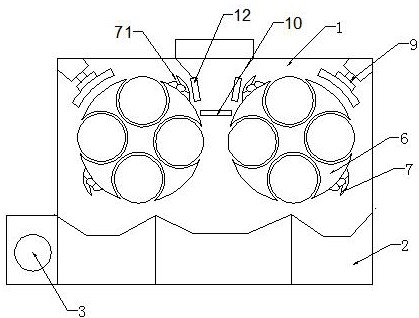

1.一种电线回收利用的拆解方法,其特征在于:包括以下步骤:步骤一,进料:将杂乱的废旧电线送入进料口(4);

步骤二,理线:调速电机(3)带动理线辊(6)转动,理线辊(6)上的理线钩(7)钩住废旧电 线向后拉,挡线装置挡住纠结一团的多余的电线,产生相反的作用力,当电线在理线钩(7) 与挡线装置之间达到一定的相反作用力时,理线钩(7)的钩刃会自动切断拉直的电线;理线 辊(6)转动使理线钩(7)再次钩住废旧电线的纠结处,经过再次拉直、切断,周而复始工作, 废旧电线理成拉直的段线;

步骤三,钩线:理线钩(7)钩住废旧电线向前转动,当理线钩(7)钩住废旧电线并拉出一 定长度时,挡线装置上设置的压线槽(101)将电线压入抽芯机构的抽线圈(8)中;

步骤四,断线:当时理线钩(7)钩住废旧电线向后拉到一定长度时,挡线装置上的断线 刀具(102)切断在压线槽(101)部的被挡线后拉的电线;

步骤五,压线:被压线槽(101)压入抽芯机构的抽线圈(8)中电线,当理线钩(7)钩住废 旧电线向后拉到一定长度时,抽芯轮(91)压住在抽线圈(8)中的电线;

步骤六,割皮:位于理线钩(7)的电线,由于理线辊(6)的转动使电线被挡线装置和/或 抽芯轮(91)压住,在抽线圈(8)与理线钩之间的反方向作用力之下,使在理线钩(7)接触部的 电线进入割皮槽(71),径向切割在理线钩(7)部的电线皮,使理线钩(7)钩住部为电线金属 芯;

步骤七,抽芯:理线钩(7)钩住电线继续向前转动,抽芯辊(9)通过抽芯轮(91)与抽线圈 (8) 相互贴合压住电线,所述的抽线圈(8)可活动地套设在理线钩(7)左右二侧的理线辊 (6)外圆周上,抽芯轮(91)的作用力使抽线圈(8)与理线辊(6)产生不同的转动速度,在抽线 圈(8)中被压住的电线皮,与转动着的理线钩(7)上的电线金属芯之间产生相反的拉力,在 相反的拉力作用下,将电线金属芯从电线皮中拉出;

步骤八,出料:抽芯后的金属电线芯嵌在理线钩(7)上,当理线钩(7)转动到钩刀槽(13) 时,通过理线钩(7)的钩刃与钩刀槽(13)带刃的齿槽配合剪切,将金属电线芯剪下,剪下的 金属电线芯通过进料口(4)落入皮芯分离承接箱(2)的金属芯承接箱;电线皮通过步骤五抽 芯分离后,抽芯轮(91)与抽线圈(8)复位后分开,电线皮在理线辊作用下进入进料口(4)落 入皮芯分离承接箱(2)的电线皮承接箱。

2.根据权利要求1所述的一种电线回收利用的拆解方法,其特征在于:在所述的步骤五 中,抽芯轮(91)的辊轴(92)可弹性伸缩地连接压力控制器;在所述的抽芯轮(91)或辊 轴(92)上设置增加抽芯轮(91)的转动阻力的刹车装置; 所述的抽芯轮(91)通过压力控制器收、放,当理线钩(7)钩住废旧电线向后拉到一定长度时,抽芯轮(91)通过压力控制器放下,使抽芯轮(91)与抽线圈(8)相互贴合,抓压抽线圈(8)上的电线。

3.根据权利要求1所述的一种电线回收利用的拆解方法,其特征在于:在所述的步骤五 中,所述的抽芯轮(91)与抽线圈(8) 相互贴合;所述的抽芯辊(9)连接调速电机(3),使所述的抽芯 轮(91)带动抽线圈(8)与理线辊(6)向相同方向转动;所述的抽线圈(8)的转动速度慢于理 线辊(6)的转动速度;压线槽(101)将电线压入抽芯机构的抽线圈(8)中,当理线钩(7)钩住 废旧电线向后拉到一定长度时,电线在抽芯轮(91)带动抽线圈(8)与理线辊(6)向相同方向 转动时被碾入抽芯轮(91)与抽线圈(8)之间实现压线。

4.根据权利要求1所述的一种电线回收利用的拆解方法,其特征在于:所述的抽线圈 (8)为电热烫抽线圈,步骤五抽芯采用的是热烫抽芯方法。

5.根据权利要求2所述的一种电线回收利用的拆解方法,其特征在于:所述的抽线圈 (8)的底部设置剖切刀片(83),在所述的步骤五抽芯时,增加剖切工序,采用的是剖切抽芯 法。

6.根据权利要求1所述的一种电线回收利用的拆解方法,其特征在于:所述的抽芯轮 (91)设置剖切刀片(83),在所述的步骤五抽芯时,增加剖切工序。
