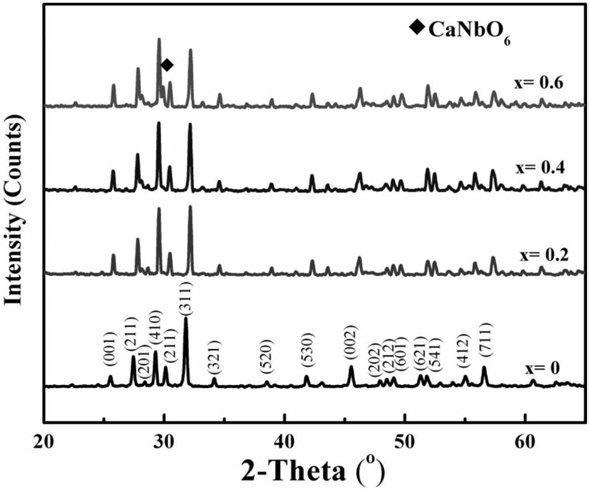

1.一种钨青铜型单相多铁性陶瓷材料的制备方法，其特征在于，包括如下步骤：步骤1，纯相的陶瓷粉体制备，其中，所述纯相的陶瓷粉体化学式为Ba4-

2xCa2xSm2Fe2Nb8O30，x＝0.2、0.4、0.6或0.8；分别按照摩尔比称量相应质量的BaCO3、CaCO3、Sm2O3、Fe2O3和Nb2O5粉体，将所有称量的粉体混合均匀形成全配料；将全配料依次进行球磨、烘干和过筛，形成过筛后的出料为纯相的陶瓷粉体；

步骤2，将纯相的陶瓷粉体通过冷等静压压块制成试样，并将制好的试样进行烧结得到烧结试样；

步骤3，依次打磨和清洗步骤2得到的烧结试样，在打磨和清洗后的烧结试样正反两面均匀涂覆电极浆料，将涂覆电极的试样进行烧结得到与纯相的陶瓷粉体对应的钨青铜型单相多铁性陶瓷材料。

2.根据权利要求1所述的一种钨青铜型单相多铁性陶瓷材料的制备方法，其特征在于，步骤1中，具体的包括如下步骤：首先，按照摩尔比混合原料形成混合物，其中BaCO3和CaCO3的化学计量比分别为9:1、4:

1、7:3或3:2，Sm2O3、Fe2O3和Nb2O5化学计量比为1:1:4；

然后，取混合物、氧化锆球石及去离子水按照质量比为1:4:(0.8-1)混合后依次进行球磨和烘干；

最后，先将烘干后的混合料压块，于1200℃下保温2小时后研磨过筛，形成过筛料即为纯相的陶瓷粉体。

3.根据权利要求1或2所述的一种钨青铜型单相多铁性陶瓷材料的制备方法，其特征在于，步骤1中的球磨时间为20-24h。

4.根据权利要求1或2所述的一种钨青铜型单相多铁性陶瓷材料的制备方法，其特征在于，步骤1中烘干温度为60-85℃，烘干时间为8-16h。

5.根据权利要求1或2所述的一种钨青铜型单相多铁性陶瓷材料的制备方法，其特征在于，步骤1中过筛时筛网目数为120-300目。

6.根据权利要求1所述的一种钨青铜型单相多铁性陶瓷材料的制备方法，其特征在于，步骤2中压块的压强为180-210MPa。

7.根据权利要求1所述的一种钨青铜型单相多铁性陶瓷材料的制备方法，其特征在于，步骤2中的烧结过程具体为：首先以2℃/min升温至200℃，然后以3℃/min升温至500℃，再以5℃/min升温至1000℃，接着以2-3℃/min升温至1300-1360℃时保温3-4小时；之后，以2-3℃/min降温至1000℃，再以5℃/min降温至500℃，最后随炉冷却至室温。

8.根据权利要求1所述的一种钨青铜型单相多铁性陶瓷材料的制备方法，其特征在于，步骤3中的烧结条件为：在550-650℃的温度下烧结25-30min。

9.根据权利要求1所述的一种钨青铜型单相多铁性陶瓷材料的制备方法，其特征在于，步骤3中的电极浆料为银电极浆料。

10.一种由权利要求1-9任意一项所述制备方法制得的钨青铜型单相多铁性陶瓷材料。
