专利号: 2017114816339
申请人: 宁波高新区新柯保汽车科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-11-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

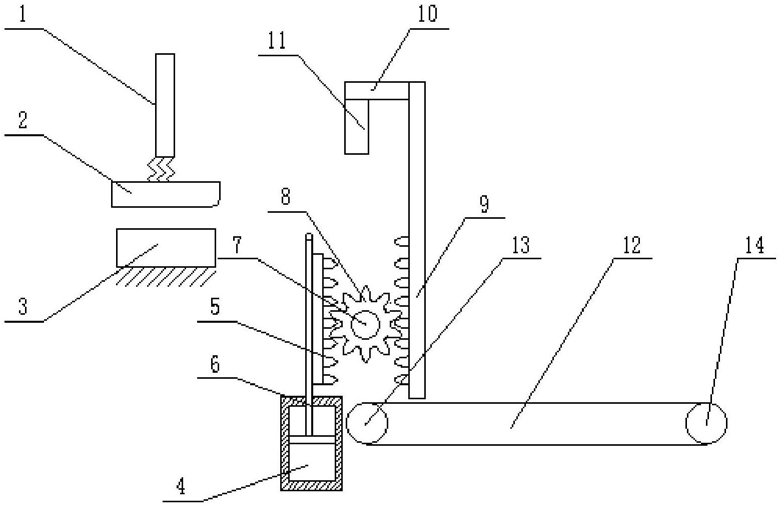

1.汽车内饰板材弯折装置,包括机架,其特征在于:机架上从左自右设有定位部、弯折部以及输送部,其中:

定位部包括从上至下依次设置的滑杆、压板和底座,机架上设有供滑杆滑动的滑槽,滑槽内设有若干螺栓孔,滑杆和螺栓孔之间连接有调节螺栓,压板连接在滑杆下端;

弯折部包括从左至右依次设置的活塞筒、转轴和下压单元,活塞筒两端面均密封,活塞筒内滑动连接有活塞,活塞上固定有中空的活塞杆,活塞杆远离活塞的一端伸出活塞筒且伸出部分连接有第一齿条;活塞杆顶端设有第一出气单向阀,活塞杆外壁设有通孔,通孔内设有第一进气单向阀,机架上设有涡流管,涡流管包括进气端、冷气出口端和热气出口端,机架上还设有压缩空气供给室,进气端和压缩空气供给室连通,热气出口端和活塞筒靠近活塞杆一侧的端面连通,冷气出口端和活塞筒远离活塞杆一侧的端面连通,活塞筒上位于和涡流管连通处均设有第二进气单向阀,活塞筒远离活塞杆一侧的端面设有出气孔,出气孔内设有第二出气单向阀,出气孔上连接有出气管,出气管固定在机架上且出气管远离出气孔的一端开口朝向上;转轴转动连接在机架上,机架上还设有用于驱动转轴的旋转电机,转轴上设有与第一齿条啮合的第一齿轮;下压单元包括滑动连接在机架上的第二齿条,第二齿条与第一齿轮啮合,第二齿条顶部连接有支杆,支杆上连接有折弯冲头;

输送部位于转轴下方,输送部包括转动连接在机架上的第一辊轴和第二辊轴,机架上还设有用于传动第一辊轴和第二辊轴的皮带;转轴上还设有第二齿轮,第二齿轮和转轴之间连接有单向轴承,第一辊轴上设有与第二齿轮啮合的第三齿轮。

2.根据权利要求1所述的汽车内饰板材弯折装置,其特征在于:所述第一辊轴中部设有主动齿轮,第二辊轴中部设有从动齿轮,皮带为与主动齿轮、从动齿轮均啮合的同步带。

3.根据权利要求1所述的汽车内饰板材弯折装置,其特征在于:所述活塞杆顶部连接有镂空的滚球。

4.根据权利要求1所述的汽车内饰板材弯折装置,其特征在于:所述压板和滑杆之间连接有弹簧。

5.根据权利要求1所述的汽车内饰板材弯折装置,其特征在于:所述压板底面靠近活塞筒的一侧设有圆弧面。
