1.一种混凝土表面图案修饰方法，其特征在于，包括以下步骤：a、制备基膜：将减强成膜剂按图案要求涂覆在基膜的任意一面待其成膜；

b、铺好基膜：将基膜平铺在模具底部，涂覆有减强成膜剂的一面朝上；

c、浇筑混凝土：在模具中浇筑混凝土；

d、养护：养护、硬化后拆模，得到混凝土制品；

e、揭开基膜：小心撕下混凝土制品表面的基膜；

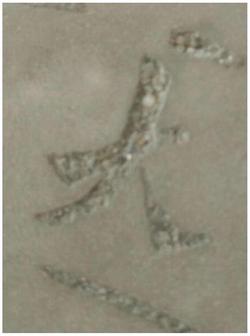

f、水枪冲洗：用水枪冲洗撕下基膜的混凝土制品表面，使部分骨料露出，在混凝土制品表面得到图案。

2.如权利要求1所述的混凝土表面图案修饰方法，其特征在于，所述减强剂至少含有酸性中和剂或发泡剂。

3.如权利要求2所述的混凝土表面图案修饰方法，其特征在于，所述减强剂由酸性中和剂或发泡剂1～5重量份、成膜组分5～30重量份、粘度调节组分15～25重量份、水550～570重量份组成。

4.如权利要求3所述的混凝土表面图案修饰方法，其特征在于，所述成膜组分为PVA或明胶。

5.如权利要求3所述的混凝土表面图案修饰方法，其特征在于，所述粘度调节物质为CMC或PVA。

6.如权利要求3所述的混凝土表面图案修饰方法，其特征在于，所述酸性中和剂为亚硝酸、碳酸、磷酸、偏磷酸、亚硫酸、醋酸、甲酸、乙酸、草酸、苯甲酸或苯酚中的一种。

7.如权利要求3所述的混凝土表面图案修饰方法，其特征在于，所述发泡剂为铝粉、铵盐或锌粉。

8.如权利要求1所述的混凝土表面图案修饰方法，其特征在于，所述减强成膜剂通过喷墨打印机喷涂在基膜上。
