专利号: 2017114849328
申请人: 宁波高新区新柯保汽车科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-03-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

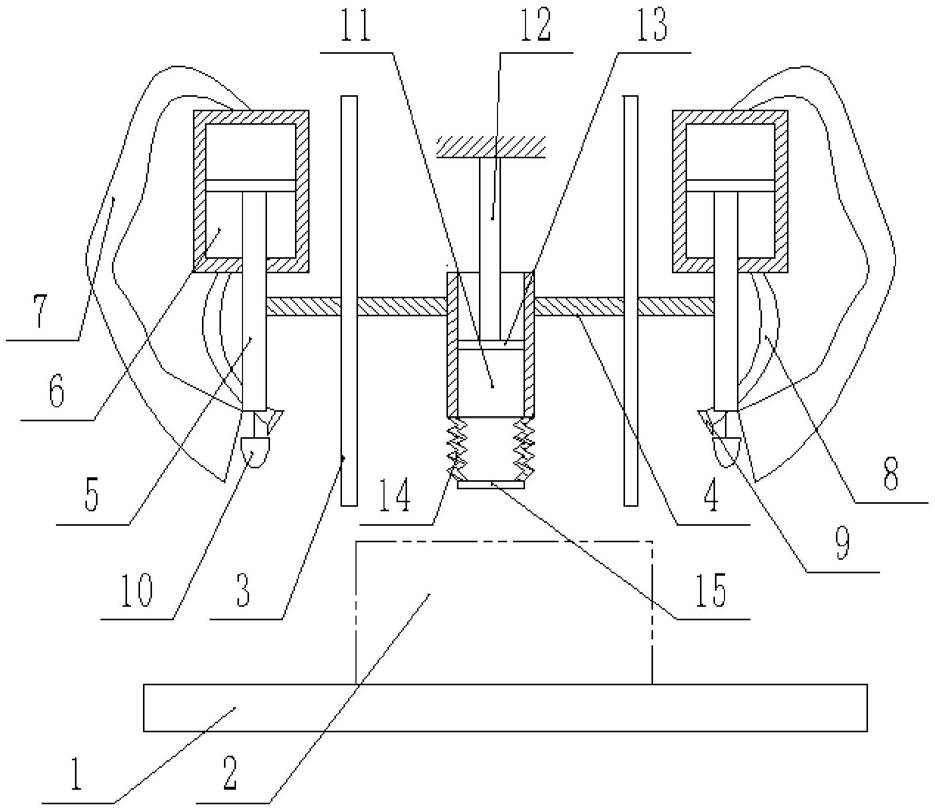

1.汽车铸件的毛刺打磨装置,包括机架,其特征在于:机架上设有夹紧部、打磨部以及位于夹紧部下方的工作台,其中:

夹紧部包括从上至下依次连接的套筒、波纹管和压板,套筒、波纹管和压板均滑动连接在机架上,套筒内滑动连接有第一活塞,第一活塞上端连接有第一活塞杆,第一活塞杆远离第一活塞的一端固定在机架上,压板上设有多个与波纹管连通的吸气孔,吸气孔内设有吸气单向阀,套筒侧壁设有通孔,通孔内设有滤尘网;

打磨部包括固定在套筒侧壁的连接杆以及连接在连接杆远离套筒一端的打磨杆,机架上还转动连接有螺杆,连接杆中部设有供螺杆通过的通孔,螺杆和通孔螺纹连接,打磨杆底部连接有打磨头;机架上还设有用于驱动螺杆的旋转电机;打磨部上均设有冷却单元;

冷却单元包括固定在打磨杆上方的活塞筒,活塞筒两端面均密封,活塞筒内滑动连接有第二活塞,第二活塞下端和打磨杆固定连接;活塞筒上端面设有出气孔和进气孔,出气孔内设有出气单向阀,进气孔内设有进气单向阀,进气孔上连接有吸尘罩,吸尘罩远离进气孔的一端固定在打磨杆上,吸尘罩开口朝向打磨头;活塞筒下端面设有出液孔和进液孔,出液孔内设有出液单向阀,出液孔上连接有出液管,出液管远离出液孔的一端连接有喷头,喷头朝向工作台,进液孔内设有进液单向阀,进液孔上连接有进液管,进液管远离进液孔的一端连接有用于储存切削液的储液箱。

2.根据权利要求1所述的汽车铸件的毛刺打磨装置,其特征在于:所述吸尘罩中部连通有分离管,分离管上位于分离管和吸尘罩交汇处铰接有阀门,吸尘罩内壁上还固定有用于阻挡阀门向靠近吸尘罩开口运动的限位块,阀门上连接有弹簧,弹簧远离阀门的一端固定在吸尘罩内壁上,弹簧处于自然状态时,阀门阻断分离管和活塞筒之间的通路,且分离管和吸尘罩开口连通。

3.根据权利要求1所述的汽车铸件的毛刺打磨装置,其特征在于:所述分离管中部连通有收集室,收集室内设有磁铁,分离管远离吸尘罩的一端和储液箱连通,分离管内靠近储液箱处设有微型水泵。

4.根据权利要求1所述的汽车铸件的毛刺打磨装置,其特征在于:所述打磨部设有多个,且分别沿套筒周向均布。

5.根据权利要求1所述的汽车铸件的毛刺打磨装置,其特征在于:所述连接杆远离套筒的一端设有供打磨杆横向滑动的滑槽,滑槽内设有多个螺栓孔,打磨杆和滑槽之间连接有调节螺栓。

6.根据权利要求1所述的汽车铸件的毛刺打磨装置,其特征在于:所述压板内设有电磁铁。
