专利号: 2017114849510
申请人: 宁波高新区新柯保汽车科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-08-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

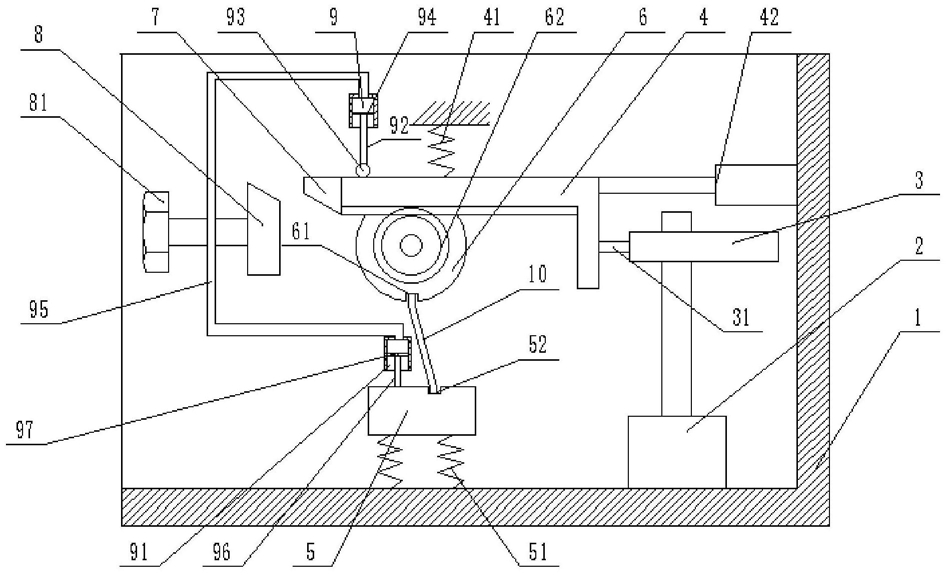

1.汽车零部件测试装置,包括机架,机架上转动连接有转盘,转盘上设有第一卡接槽,机架下方的转盘上设有底座,底座上设有第二卡接槽,其特征在于:机架上还设有从左自右依次设置的楔杆、齿条和凸轮,楔杆和机架之间连接有调节螺栓;齿条靠近楔杆一侧设有与楔杆配合的楔块;齿条上端面连接有第一弹簧,第一弹簧远离齿条的一端固定在机架上,转盘上设有与齿条啮合的齿轮;凸轮转动连接在机架上,机架上还设有用于驱动凸轮的旋转电机,还包括柱杆,柱杆的一端滑动连接在凸轮的外壁上,柱杆的另一端沿纵向滑动连接在齿条上;机架上沿纵向设有的第一滑槽,底座滑动连接在第一滑槽内,底座下端连接有第二弹簧,第二弹簧远离底座的一端固定在机架上;齿条和底座之间连接有自动拆卸单元,自动拆卸单元包括依次连通的第一活塞筒、进气管和第二活塞筒,第一活塞筒和第二活塞筒均固定在机架上,第一活塞筒内滑动连接有第一活塞,第一活塞上连接有第一活塞杆,第一活塞杆远离第一活塞的连接有滚轮,滚轮抵在齿条上表面,第二活塞筒内滑动连接有第二活塞,第二活塞上连接有第二活塞杆,第二活塞杆远离第二活塞的一端和底座上端面相抵。

2.根据权利要求1所述的汽车零部件测试装置,其特征在于:所述第一卡接槽和第二卡接槽均设有多个,第一卡接槽沿转盘周向设置。

3.根据权利要求1所述的汽车零部件测试装置,其特征在于:所述齿条上还连接有伸缩杆,伸缩杆远离齿条的一端滑动连接在机架上。

4.根据权利要求1所述的汽车零部件测试装置,其特征在于:所述转盘中心固定有转轴,转轴上还设有单向轴承,齿轮连接在单向轴承上。

5.根据权利要求1所述的汽车零部件测试装置,其特征在于:所述齿条上端面沿横向设有滚槽,滚槽里还设有限位槽,滚轮两侧设有限位块,限位块滑动连接在限位槽里。
