专利号: 201711488933X
申请人: 定远县冶溪粮食机械有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-12-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

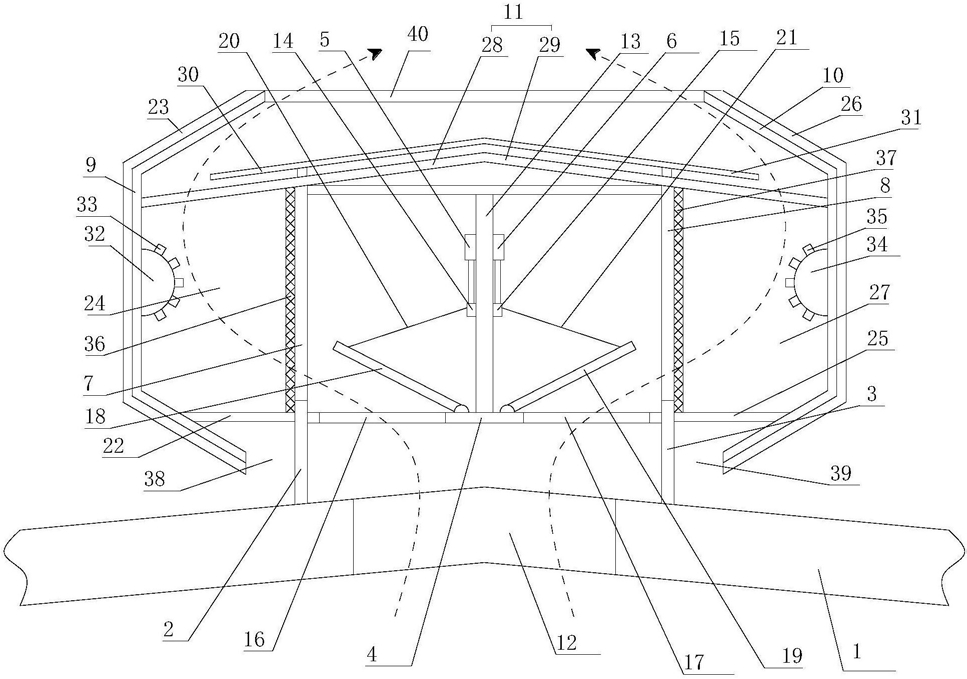

1.一种钢结构厂房屋脊通风气楼,其特征在于,包括钢梁(1)、第一托板(2)、第二托板(3)、盖板(4)、第一驱动机构(5)、第二驱动机构(6)、多个第一支撑梁(7)、多个第二支撑梁(8)、第一气楼架(9)、第二气楼架(10)、人字形顶架(11);

第一托板(2)、第二托板(3)均竖直布置,第一托板(2)、第二托板(3)相对布置的钢梁(1)的通风窗(12)两侧并分别与钢梁(1)连接;

盖板(4)水平布置,盖板(4)为第一托板(2)、第二托板(3)之间且盖板(4)两端分别与第一托板(2)、第二托板(3)连接,盖板(4)远离钢梁(1)一侧中部设有竖直布置的立柱(13),立柱(13)与盖板(4)连接,立柱(13)两侧分别设有与其滑动连接的第一滑块(14)、第二滑块(15),盖板(4)上位于立柱(13)两侧位置分别设有第一通风口(16)和第二通风口(17),盖板(4)上设有用于封闭第一通风口(16)的第一挡风板(18)以及用于封闭第一通风口(16)的第二挡风板(19),第一挡风板(18)、第二挡风板(19)靠近立柱(13)一端分别与盖板(4)铰接,第一挡风板(18)远离立柱(13)一端通过第一牵引绳(20)与第一滑块(14)连接,第二挡风板(19)远离立柱(13)一端通过第二牵引绳(21)与第二滑块(15)连接;

第一驱动机构(5)与第一滑块(14)连接,用于驱动第一滑块(14)在立柱(13)上沿竖直方向移动;

第二驱动机构(6)与第二滑块(15)连接,用于驱动第二滑块(15)在立柱(13)上沿竖直方向移动;

多个第一支撑梁(7)沿第一托板(2)的长度方向间隔布置且多个第一支撑梁(7)均与第一托板(2)连接,多个第一支撑梁(7)之间形成多个第一出风口;

多个第二支撑梁(8)沿第二托板(3)的长度方向间隔布置且多个第二支撑梁(8)均与第二托板(3)连接,多个第二支撑梁(8)之间形成多个第二出风口;

第一气楼架(9)设置在多个第一支撑梁(7)远离第二支撑梁(8)一侧,第一气楼架(9)底端通过多个水平布置的第一连接杆(22)与第一托板(2)连接,第一气楼架(9)外侧安装有第一彩钢板(23),第一气楼架(9)与多个第一支撑梁(7)之间围成第一通风道(24),第一气楼架(9)底端与第一托板(2)之间形成第一落水口(38);

第二气楼架(10)设置在多个第二支撑梁(8)远离第一支撑梁(7)一侧,第二气楼架(10)底端通过多个水平布置的第二连接杆(25)与第二托板(3)连接,第二气楼架(10)外侧安装有第二彩钢板(26),第二气楼架(10)与多个第二支撑梁(8)之间围成第二通风道(27),第二气楼架(10)底端与第二托板(3)之间形成第二落水口(39),第二气楼架(10)顶端通过多根第三连接杆(40)与第一气楼架(9)连接,多根第三连接杆(40)之间形成第三出风口;

人字形顶架(11)位于多个第一支撑梁(7)、多个第二支撑梁(8)上方,人字形顶架(11)包括第一支架(28)、第二支架(29),第一支架(28)、第二支架(29)底部分别与多个第一支撑梁(7)、多个第二支撑梁(8)连接,并且第一支架(28)、第二支架(29)分别向外延伸与第一气楼架(9)、第二气楼架(10)连接;人字形顶架(11)上方设有人字形采光带,人字形采光带包括第一采光板(30)和第二采光板(31),第一采光板(30)安装在第一支架(28)上且第一采光板(30)远离第二采光板(31)一端延伸至第一通风道(24)内,第二采光板(31)安装在第二支架(29)上且第二采光板(31)远离第一采光板(30)一端延伸至第二通风道(27)内;

还包括控制机构、第一检测机构、第二检测机构、第三检测机构、第四检测机构,第一检测机构用于检测室内温度T1,第二检测机构用于检测室外温度T2,第三检测机构用于检测第一挡风板(18)与盖板(4)之间的夹角α1,第四检测机构用于检测第二挡风板(19)与盖板(4)之间的夹角α2,控制机构与第一驱动机构(5)、第二驱动机构(6)、第一检测机构、第二检测机构、第三检测机构、第四检测机构连接,控制机构根据第一检测机构、第二检测机构、第三检测机构、第四检测机构的检测数据控制第一驱动机构(5)、第二驱动机构(6)工作;

控制机构预设第一温度值T3、第二温度值T4、角β,第一温度值T3小于第二温度值T4,控制机构根据第一检测机构、第二检测机构分别获取室内温度T1、室外温度T2并将T1、T2进行比较,同时将T1、T2的差值与T3、T4进行比较,控制机构根据第三检测机构、第四检测机构分别获取第一挡风板(18)、第二挡风板(19)与盖板(4)之间的夹角,并将α1、α2与β比较;当T1小于T2,并且T1与T2的差值小于T3时,控制机构控制第一驱动机构(5)、第二驱动机构(6)分别驱动第一滑块(14)、第二滑块(15)移动,分别带动第一挡风板(18)、第二挡风板(19)转动,当α1、α2均大于β时,控制机构控制第一驱动机构(5)、第二驱动机构(6)停止驱动第一滑块(14)、第二滑块(15)移动;当T1小于T2,并且T1与T2的差值大于T3小于T4时,控制机构控制第一驱动机构(5)驱动第一滑块(14)移动以带动第一挡风板(18)转动,当α1大于β时,控制机构控制第一驱动机构(5)停止驱动第一滑块(14),或,控制机构控制第二驱动机构(6)驱动第二滑块(15)移动以带动第二挡风板(19)转动,当α2大于β时,控制第二驱动机构(6)停止驱动第二滑块(15)移动;当T1大于T2,并且T1与T2的差值小于T3时,控制机构控制第一驱动机构(5)、第二驱动机构(6)分别驱动第一滑块(14)、第二滑块(15)移动,分别带动第一挡风板(18)、第二挡风板(19)转动,当α1、α2均大于β时,控制机构控制第一驱动机构(5)、第二驱动机构(6)停止驱动第一滑块(14)、第二滑块(15)移动;当T1大于T2,并且T1与T2的差值大于T3小于T4时,控制机构控制第一驱动机构(5)驱动第一滑块(14)移动以带动第一挡风板(18)转动,当α1大于β时,控制机构控制第一驱动机构(5)停止驱动第一滑块(14),或,控制机构控制第二驱动机构(6)驱动第二滑块(15)移动以带动第二挡风板(19)转动,当α2大于β时,控制第二驱动机构(6)停止驱动第二滑块(15)移动。

2.根据权利要求1所述的钢结构厂房屋脊通风气楼,其特征在于,第一通风道(24)内设有第一喷淋机构,第一喷淋机构包括第一蓄水箱(32),第一蓄水箱(32)安装在第一气楼架(9)上,第一蓄水箱(32)上分布有多个第一喷头(33),多个第一喷头(33)由控制机构控制向四周喷水对第一气楼架(9)、多个第一支撑梁(7)、第一托板(2)进行清洗。

3.根据权利要求2所述的钢结构厂房屋脊通风气楼,其特征在于,第一气楼架(9)上安装有用于检测第一气楼架(9)上灰尘厚度值的第五检测机构,第五检测机构与控制机构连接,控制机构预设第一厚度值、第二厚度值,第一厚度值小于第二厚度值,控制机构将第一气楼架(9)上灰尘厚度值与第一厚度值、第二厚度值比较,当第一气楼架(9)上灰尘厚度值大于第二厚度值时,控制驱动机构控制第一驱动机构(5)驱动第一滑块(14)移动,当α1等于零时,控制机构控制多个第一喷头(33)打开向四周喷水,当第一气楼架(9)上灰尘厚度值小于第一厚度值时,控制机构控制多个第一喷头(33)关闭。

4.根据权利要求3所述的钢结构厂房屋脊通风气楼,其特征在于,第二通风道(27)内设有第二喷淋机构,第二喷淋机构包括第二蓄水箱(34),第二蓄水箱(34)安装在第二气楼架(10)上,第二蓄水箱(34)上分布有多个第二喷头(35),多个第二喷头(35)由控制机构控制向四周喷水对第二气楼架(10)、多个第二支撑梁(8)、第二托板(3)进行清洗。

5.根据权利要求4所述的钢结构厂房屋脊通风气楼,其特征在于,第二气楼架(10)上安装有用于检测第二气楼架(10)上灰尘厚度值的第六检测机构,第六检测机构与控制机构连接,控制机构将第二气楼架(10)上灰尘厚度值与第一厚度值、第二厚度值比较,当第二气楼架(10)上灰尘厚度值大于第二厚度值时,控制驱动机构控制第二驱动机构(6)驱动第二滑块(15)移动,当α2等于零时,控制机构控制多个第二喷头(35)打开向四周喷水,当第二气楼架(10)上灰尘厚度值小于第一厚度值时,控制机构控制多个第二喷头(35)关闭。

6.根据权利要求5所述的钢结构厂房屋脊通风气楼,其特征在于,还包括供电机构,供电机构包括太阳能电池板和蓄电池,太阳能电池板安装在第一彩钢板(23)、第二彩钢板(26)外侧,太阳能电池板与蓄电池连接用于对蓄电池充电,蓄电池与控制机构、第一驱动机构(5)、第二驱动机构(6)、第一喷淋机构、第二喷淋机构连接用于为控制机构、第一驱动机构(5)、第二驱动机构(6)、第一喷淋机构、第二喷淋机构供电。

7.根据权利要求1-5中任一项所述的钢结构厂房屋脊通风气楼,其特征在于,多个第一支撑梁(7)靠近第一气楼架(9)一侧安装有覆盖多个第一出风口的第一防护网(36),多个第二支撑梁(8)靠近第二气楼架(10)一侧安装有覆盖多个第二出风口的第二防护网(37)。

8.根据权利要求1-5中任一项所述的钢结构厂房屋脊通风气楼,其特征在于,T3的温度范围在0-5℃,T4的温度范围在6-10℃,β的角度范围在0-15°。
