专利号: 2017114946436
申请人: 安徽工程大学
专利类型:发明专利
专利状态:已下证
专利领域: 一般机器或发动机;一般的发动机装置;蒸汽机
更新日期:2023-07-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

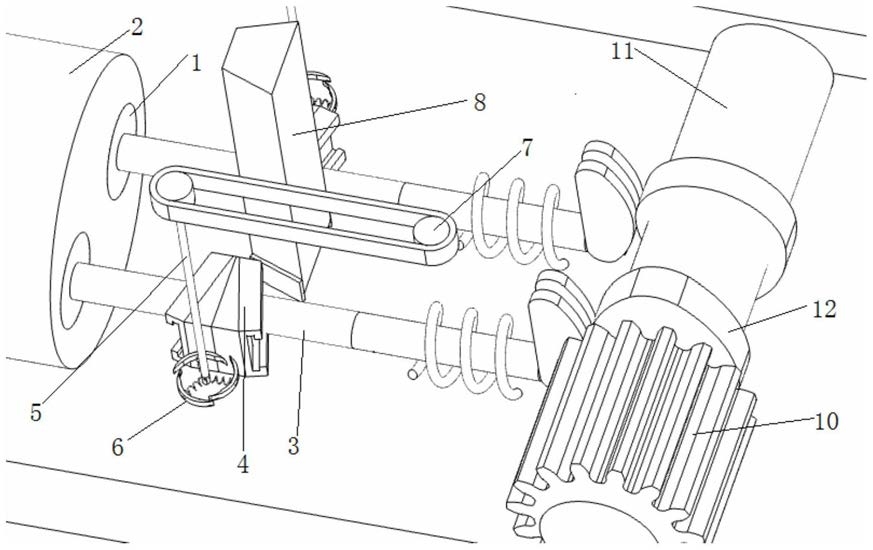

1.一种发动机燃烧缸可调进气结构,包括进气门、燃烧缸及进气连杆,其特征在于,所述燃烧缸设有进气口,所述进气门大小与所述进气口对应,并设于进气口处,所述进气连杆为第一连杆和第二连杆组合的两段式杆体结构,所述第一连杆连接进气连杆驱动机构,所述第二连杆连接进气门,所述第一连杆与第二连杆之间设有楔形块,所述楔形块包括大端面、小端面及两侧的楔形块斜面,且第一连杆与第二连杆均设有与楔形块斜面对应的接触面,所述大端面后触接一离心轮结构,所述离心轮结构包括中间转轴、与中间转轴弹性连接的至少两块圆弧块,所述中间转轴与发动机飞轮传动连接,所述大端面与圆弧块外端面触接,所述小端面前设有一楔形块挡板,且小端面对应所述楔形块挡板的楔形面,所述楔形块在离心轮结构和楔形块挡板之间滑动。

2.根据权利要求1所述的一种发动机燃烧缸可调进气结构,其特征在于,所述进气连杆驱动机构包括进气凸轮轴齿轮、进气凸轮轴及进气凸轮,其中所述进气凸轮设于进气凸轮轴上,所述进气凸轮轴通过进气凸轮轴齿轮驱动,所述进气连杆通过进气凸轮驱动。

3.根据权利要求1所述的一种发动机燃烧缸可调进气结构,其特征在于,所述楔形块斜面设有T型滑槽,所述第一连杆及第二连杆对应所述T型滑槽设有T型滑动连接头。

4.根据权利要求1所述的一种发动机燃烧缸可调进气结构,其特征在于,所述圆弧块与中间转轴通过弹簧连接。

5.根据权利要求4所述的一种发动机燃烧缸可调进气结构,其特征在于,所述弹簧一端连接所述圆弧块,另一端连接于一套杆,所述套杆固定套设在所述中间转轴上。

6.根据权利要求1所述的一种发动机燃烧缸可调进气结构,其特征在于,所述中间转轴上固定有齿轮,且所述齿轮通过啮合传送带连接发动机飞轮。

7.根据权利要求1所述的一种发动机燃烧缸可调进气结构,其特征在于,所述圆弧块共有三块,并沿中间转轴周向均匀设置。
