专利号: 2017200407197
申请人: 西华大学
专利类型:实用新型
专利状态:已下证
专利领域: 燃烧发动机;热气或燃烧生成物的发动机装置
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

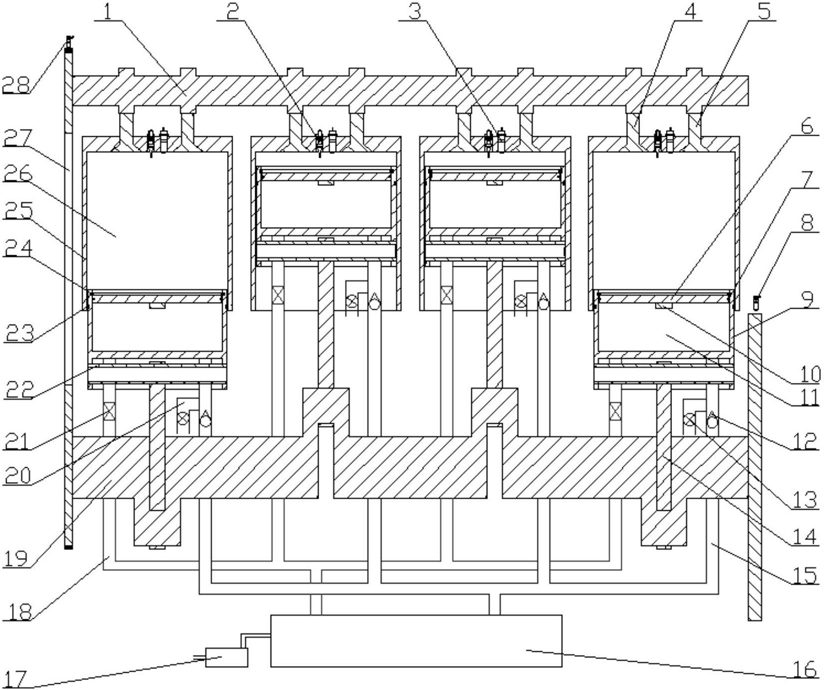

1.一种压燃式定容-定压燃烧发动机,其特征在于,包括气缸(25),及其内部的活塞(9),气缸(25)顶部设有喷油器(2)、缸压传感器(3)、进气门(4)和排气门(5),进气门(4)和排气门(5)均连接到凸轮轴(1);所述活塞(9)包括筒状的活塞壁,活塞壁内设有恒压活塞(6),恒压活塞(6)上方为气缸(25)的燃烧室(26),下方为活塞(9)内的恒压室(11),恒压活塞(6)上设有恒压活塞位置传感器(10);活塞(9)底部设有通向恒压室(11)的进液管(18)和回流管(15),回流管(15)上设有排空管(20);设置在活塞(9)底部的活塞销(22)通过连杆(14)连接到曲轴(19),曲轴(19)的一端通过正时链条(27)与凸轮轴(1)的链轮端连接;还包括控制发动机运行的ECU,所述喷油器(2)、缸压传感器(3)、恒压活塞位置传感器(10),以及设置在进液管(18)上的进液阀(21)、回流管(15)上的限压阀(12)、排空管(20)上的排空阀(13)均连接到ECU。

2.根据权利要求1所述的压燃式定容-定压燃烧发动机,其特征在于,所述喷油器(2)替换为火花塞构成点燃式定容-定压燃烧发动机。

3.根据权利要求1或2所述的定容-定压燃烧发动机,其特征在于,所述进液管(18)和回流管(15)均连接到储能室(16),所述储能室(16)上设有为蓄能室(16)提供恒定压力流体的恒压泵(17)。

4.根据权利要求1或2所述的定容-定压燃烧发动机,其特征在于,恒压活塞(6)与活塞壁之间设有恒压活塞密封环(7)。
